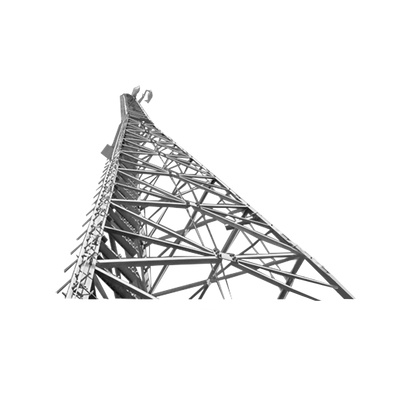

Trylon TRY-ST-120-S310 Torre Autosoportada SUPER TITAN S-310 de 36.576 metros (120 pies) con Anclaje.

Código producto - SKU TRY-ST-120-S310
Este producto ya no está disponible en tu tienda.

Descripción

TRY-ST-120-S310 Trylon Torre Autosoportada SUPER TITAN S-310 de 36.576 metros (120 pies) con Anclaje.


/


El SuperTitan KD es una torre modular que se puede elevar hasta 190 pies de altura. Este sistema modular se puede configurar para crear difrentes tipos de torres   variando alturas y capacidades de carga.
El diseño SuperTitan KD cumple con el estándar ANSI-TIA-222 F & G.


Especificaciones:

-Tipo: Autosoportada.
-Altura de cada sección: 10 (3m).
-Altura Total: 36.576 m (120 ).
-Modelo: S-310
-Diseñado para cumplir con el estándar TIA/EIA-222.

Capacidad de carga

Velocidad de viento

Condiciones de carga.

90 mph
(144.8km/hr)

105 mph
(168.9 km/hr)

120 mph
(193.1 km/hr)

Área de antenas permisibles en pies cuadrados (ft²).
EIA Rev. Clase 1:
0.75 Hielo

       22

       2

       -

Área de antenas permisibles en pies cuadrados (ft²).
EIA Rev. Clase 2:
0.75 Hielo

        14

         -

        -



Aplicaciones:

-Servicios de emergencia (policía bomberos etc.).
-Sistemas SCADA.
-Ideal para estaciones base con mayor carga parámetros.
-Torres para instalación de estación base.



Diferenciadores de la Línea SUPERTITAN

-Altura máxima de 190 pies.
-Nuevo empaque innovador.
-Reduce drásticamente los costos de flete.
-Plazos de entrega reducidos.



 Accesorios complementarios (No incluidos).

Cantidad     Modelo                    Descripción

    10          TRY-ST-STEP10             Peldaños tipo Perno para Torres. Secciones 1 a 12 kit con 10 pzas.

    2            TRY-ST-STEPW              Escalera de 3 m Tipo Perno con Sección Soldada para Torres. Secciones 13 a 21.

    1           TRY-ST-LV190                Línea de Vida hasta 57.9 m (190 pies). Compatible con línea Super Titan.

    1           TRY-TLR                        Punta Pararrayo Maciza para Estructura de Torres.

    1           TRY-ST-GROUND3          Sistema de Aterrizaje en 3 Piernas para torres ST.

   38          TRYSTBRKT4H               Bracket Guía de Cable de 4 orificios para torre ST.

    1           TRYSTANTIC13              Sistema antiescala para torre secciones 13-21.

    2           EIGSL/SE /                     Lámpara de Obstrucción Autónoma con Led color rojo con Panel Solar.

    2           HLU3TA                         Base para Lámpara de Obstrucción EIGSLE.



Dos en la punta.


Sistema de Empaque Optimizado:

/


Instalación típica de Torre:

/


Instalación en condiciones de Nieve:

/
