TX PRO TX600BOARD TABLILLA P/ TX600
Descripción
TX600BOARD TX PRO TABLILLA P/ TX600
Descripcin

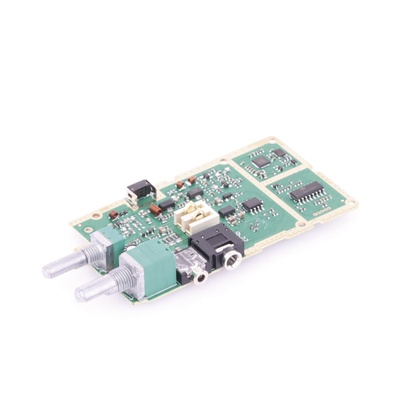

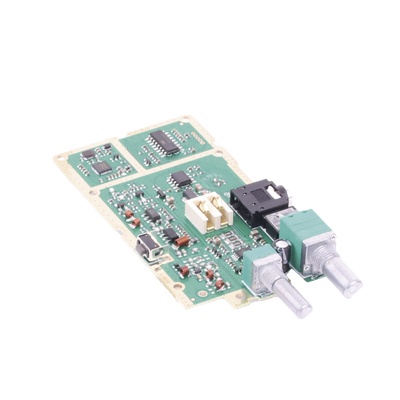

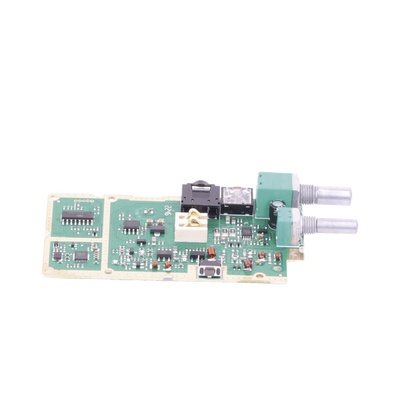

- Tarjeta de reparacin para radios TX-600
- Diseada especficamente para modelo TX600BOARD
- Incluye componentes electrnicos esenciales
- Equipada con potencimetros de volumen y selector de canales
Especificaciones Tcnicas
- Tamao: A3
- Tensin de operacin: 7.4V (BT1)
- Frecuencia de operacin: 1 MHz
- Incluye circuito de audio (U6 UTC2822D)
- Componentes de filtrado RF (L9 18NH/CH L10 12NH/CH)
- Regulador de voltaje (HTL7G06S006P)
Componentes Principales
- Microcontrolador: U4 H87F5104(4818)
- Amplificador de audio: UTC2822D
- Transistor RF: Q3 2SK3078
- Diodos: D6 D7 CL-LED DTC114EE
- Potencimetros: R33 1M R34 220K R35 68K
- Conectores: J1 Phonejack Stereo 3.5mm J2 Phonejack Stereo 2.5mm
Caractersticas de Diseo
- Diseo de 8 capas con numeracin 1-8
- Pistas de sealizacin claramente identificadas
- Componentes montados en posicin 1L
- Espaciado estandarizado para fcil instalacin
- Diseo compacto y eficiente
Conectividad
- Entrada de antena (E1)
- Conector de batera (BT1 7.4V)
- Salida de audio (LS1)
- Conector de programacin (P1 53.3V)
- Interfaz de control (KCS NCS ATADS)
Funcionalidades
- Control de volumen ajustable
- Seleccin de canales programable
- Deteccin de baja batera (BAT_LOW)
- Control de transmisin (TX_EN)
- Control de recepcin (RX_EN)
- Funcin de encendido/apagado (SW1A SW1B)
