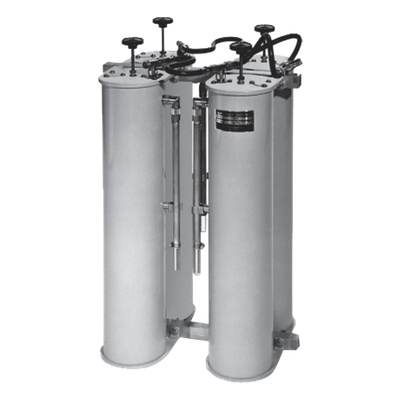

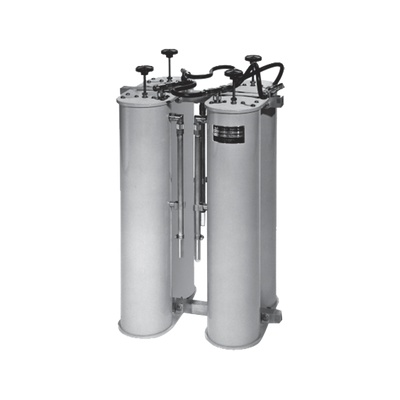

TX RX SYSTEMS INC. WP-629 Duplexer WACOM-TX/RX para 118-136 MHz. 4 Cavidades.

Este producto ya no está disponible en tu tienda.
Solicitar cotización
Código producto - SKU WP-629
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Cotiza por WhatsApp
Escríbenos por correo
Escríbenos por Telegram
Si prefieres llamar: +52 (33) 8000 0800 (lunes a viernes, 9:00 a 17:00 h)

Entrega estimada

    Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.

    Descripción

    Duplexer para Sistemas Aeronáuticos 118-136 MHz

    Este duplexer de cuatro cavidades está diseñado para operación en banda aeronáutica de 118-136 MHz, proporcionando aislamiento superior de 80 dB con separación mínima TX-RX de 600 kHz. Su configuración BPBR (banda pasante-rechazo) optimiza el rendimiento en sistemas dúplex donde la separación de frecuencias es crítica. La construcción robusto con cavidades de 5 pulgadas de diámetro garantiza estabilidad térmica y eléctrica en condiciones de operación exigentes, incluyendo instalaciones con requerimientos NEC.

    Con pérdida por inserción de tan solo 1.5 dB y VSWR máximo de 1.3:1, el equipo maximiza la eficiencia de potencia transmitida hasta 200 W. Su rango de temperatura operativo de -30°C a +60°C permite despliegue en ambientes controlados y exteriores protegidos. Los conectores UHF hembra estándar, con opción a tipo N, facilitan la integración con infraestructura de radiofrecuencia existente.

    Características Principales

    • Aislamiento de 80 dB a 600 kHz de separación TX-RX
    • Pérdida por inserción de 1.5 dB para mínima degradación de señal
    • Circuito BPBR® para configuración banda pasante-rechazo optimizada
    • 4 cavidades de 5 pulgadas de diámetro para alta selectividad
    • Conectores UHF hembra estándar, opción tipo N disponible
    • Operación confiable de -30°C a +60°C

    Especificaciones Técnicas

    Eléctricas

    Rango de frecuencia118-136 MHz
    Separación TX-RX mín.600 kHz
    Pérdida por inserción1.5 dB
    Aislamiento80 dB @ 600 kHz
    Aislamiento adicional45 dB a 0.6 MHz o más
    VSWR máximo1.3:1
    Potencia máxima200 W
    Respuesta de frecuenciaBPBR Circuit®

    Mecánicas

    Dimensiones914 x 483 x 330 mm
    Dimensiones (pulgadas)36' x 19' x 13'
    Peso12.71 kg / 28 lbs
    Cavidades4 (5' OD)
    ConectoresUHF hembra
    Conector opcionalTipo N
    AcabadoEsmalte negro

    Ambientales y Aplicaciones

    Rango de temperatura-30°C a +60°C
    Aplicación principalSistemas dúplex 600+ kHz
    Banda de operaciónAeronáutica 118-136 MHz
    InstalacionesNEC
