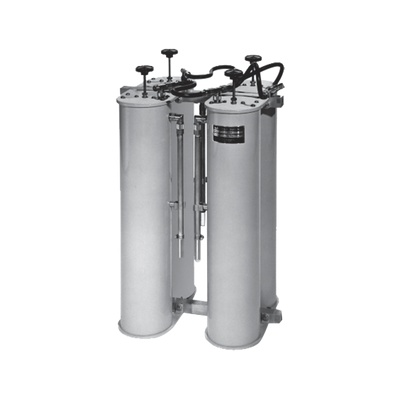

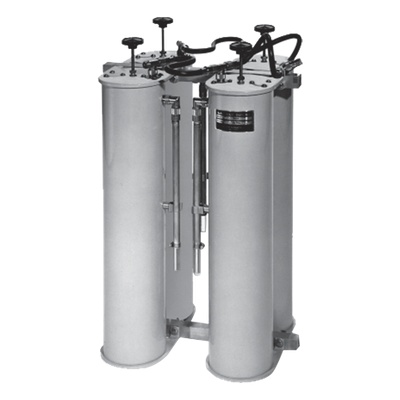

TX RX SYSTEMS INC. WP-639-B Duplexer WACOM-TX/RX para 150-158 MHz 4 Cavidades.
Descripción
Duplexer profesional de 4 cavidades diseñado para operación en banda VHF de 150-158 MHz, ideal para sistemas de comunicación que requieren alta selectividad entre canales de transmisión y recepción con separaciones mínimas de 600 kHz. Incorpora el circuito de acoplamiento patentado BP/BR Circuit® que proporciona respuesta de paso banda precisa en frecuencia de paso y notch profundo y amplio en frecuencia de rechazo, válido tanto para separaciones cercanas como amplias entre portadoras. Su construcción robusta soporta potencias continuas de hasta 200 W en condiciones de temperatura ambiental adversas.
Características Principales
- Rango de frecuencia: 150-158 MHz
- 4 cavidades (5') con alta selectividad
- Separación TX-RX mínima: 600 kHz
- Pérdida por inserción: 1.5 dB
- Aislamiento: 80 dB @ 600 kHz
- VSWR máximo: 1.3:1
- Potencia nominal: 200 W
- Peso neto: 11 kg (24 lbs)
Especificaciones Eléctricas
Especificaciones Mecánicas
Tecnología BP/BR Circuit®
Configuración BP/BR (Band Pass / Band Reject) con circuito de acoplamiento patentado que ofrece respuesta de paso banda en frecuencia de paso y notch profundo y amplio en frecuencia de rechazo. Compatible con separaciones cercanas o amplias entre portadoras TX/RX, proporcionando flexibilidad en el despliegue de sistemas de comunicación VHF profesionales.
