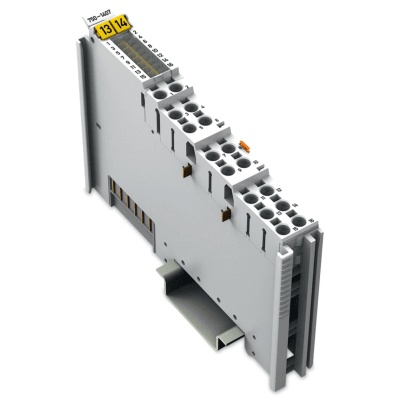

WAGO 750-1407 Modulo de Entrada Digital / 16 Canales / 24 V DC / Conmutacion Negativa NPN / Filtro RC 3 ms / Push-in CAGE CLAMP® / Aislamiento Galvanico 500 kV / IP20 / Montaje Carril DIN
Descripción
750-1407 WAGO Módulo de Entrada Digital / 16 Canales / 24 V DC / Conmutación Negativa NPN / Filtro RC 3 ms / Push-in CAGE CLAMP® / Aislamiento Galvánico 500 kV / IP20 / Montaje Carril DIN
WAGO Modelo: 750-1407
Módulo de entrada digital de 16 canales con tecnología Push-in CAGE CLAMP® para conexión rápida de conductores. Diseñado para recibir señales binarias de 24 V DC de dispositivos de campo como sensores codificadores switches y sensores de proximidad. Incorpora filtro RC de eliminación de ruido con constante de tiempo de 3 0 ms y aislamiento galvánico de 500 kV entre campo y sistema. Cada canal cuenta con LED verde indicador de estado. Compatible con montaje en carril DIN-35 y certificado para aplicaciones marítimas y zonas peligrosas con homologaciones ATEX IECEx UL y UKEx.
Características Generales
- Tipo: Módulo de entrada digital
- Canales: 16 entradas
- Tensión de campo: 24 V DC (-25 … 30 %)
- Tensión de sistema: 5 V DC
- Conmutación: Negativa (NPN)
- Tecnología de conexión: Push-in CAGE CLAMP®
- Aislamiento: 500 kV sistema/campo
- Protección: IP20
- Montaje: Carril DIN-35
Especificaciones Eléctricas
- Filtro de entrada: 3 ms
- Corriente señal (0) típ.: 2 3 mA
- Corriente señal (0) mín.: -2 1 mA
- Corriente señal (0) máx.: -2 4 mA
- Corriente señal (1) típ.: -0 6 mA
- Tensión señal (0): (UV - 5 V) … UV DC
- Tensión señal (1): −3 VCC … (UV - 15 V)
- Anchura de datos: 16 bits
- Consumo energía 5V: 25 mA
- Contactos potencia: 2 entrantes 2 salientes
- Corriente admisible contactos: 10 A
Datos de Conexión
- Tecnología: 16 x Push-in CAGE CLAMP®
- Material conductor: Cobre
- Conductor rígido: 0 08 … 1 5 mm² / 28 … 16 AWG
- Conductor flexible: 0 25 … 1 5 mm² / 22 … 16 AWG
- Longitud pelado: 8 … 9 mm
- Herramienta requerida: 210-719 (hoja 2 5 mm)
Dimensiones y Materiales
- Anchura: 12 mm
- Altura: 100 mm
- Profundidad: 69 mm
- Profundidad desde carril: 61 8 mm
- Color: Gris claro
- Material carcasa: Policarbonato; poliamida 6.6
- Peso: 47 g
- Carga de fuego: 1 008 MJ
Ambientales y Certificaciones
- Temp. operación: 0 … 55 °C
- Temp. almacenamiento: -40 … 85 °C
- Humedad relativa: 95% sin condensación
- Altitud operación: 0 … 2000 m
- Grado ensuciamiento: 2 según CEI 61131-2
- Resistencia vibración: 4g según CEI 60068-2-6
- Resistencia choque: 15g según CEI 60068-2-27
- Certificaciones: CE ATEX IECEx UL UKEx EAC KC
- Homologaciones marítimas: ABS BSH BV DNV KR LR PRS RINA
