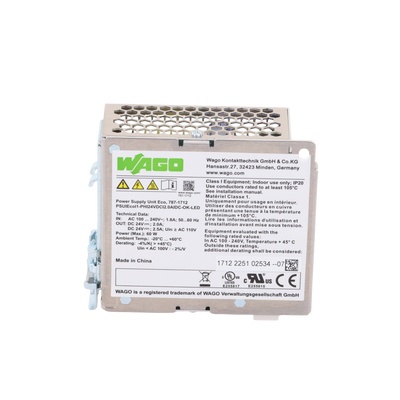

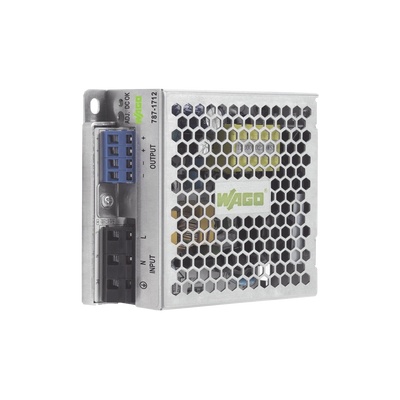

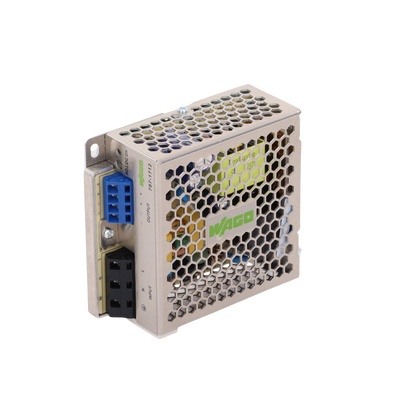

WAGO 787-1712 Fuente de Alimentacion Conmutada / 24V DC 2.5A 60W / Sincronizacion Primaria ECO / Montaje Carril DIN-35 / SELV-PELV / IP20 / CAGE CLAMP®
Descripción
787-1712 WAGO Fuente de Alimentación Conmutada / 24V DC 2.5A 60W / Sincronización Primaria ECO / Montaje Carril DIN-35 / SELV-PELV / IP20 / CAGE CLAMP®
WAGO Modelo: 787-1712
Fuente de alimentación conmutada con tecnología ECO y sincronización primaria diseñada para aplicaciones industriales y de automatización. Ofrece una salida regulada de 24V DC con corriente nominal de 2.5A y potencia máxima de 60W cumpliendo con los estándares SELV y PELV para máxima seguridad eléctrica. Fabricada con aislamiento integral para uso en armarios de distribución permite montaje en carril DIN-35 en múltiples posiciones y conexión tanto en paralelo como en línea. Incluye refrigeración por convección natural cuando se monta en horizontal y está certificada bajo múltiples normativas internacionales incluyendo UL CE y EAC.
Características Generales:
- Tipo: Fuente de alimentación conmutada con sincronización primaria ECO
- Refrigeración: Convección natural (montaje horizontal)
- Aislamiento: Integral para armarios de distribución
- Conexión: Paralelo y línea
- Protección: SELV según EN 60335-1 y UL 60950-1; PELV según EN 60204
- Montaje: Carril DIN-35 en diferentes posiciones
- Instalación: Directa sobre placa mediante prensaestopas
Entrada Eléctrica:
- Fases: 1
- Tensión nominal: 1 x AC 100 … 240 V
- Rango tensión: 1 x AC 90 … 264 V; DC 125 … 375 V
- Frecuencia: 47 … 63 Hz; 0 Hz
- Corriente entrada: ≤ 0 6 A (230 VCA); ≤ 1 2 A (115 VCA)
- Corriente descarga: ≤ 1 5 mA
- Corriente irrupción: ≤ 18 A
- PFC: Pasivo
- Tiempo mantenimiento: ≥ 10 ms (230 VCA)
Salida Eléctrica:
- Tensión nominal: DC 24 V (SELV)
- Rango tensión: DC 22 … 26 V (regulable)
- Configuración: DC 24 V
- Corriente nominal: 2 5 A (24 VCC; 110 … 240 VCA); 2 A (24 VCC; 100 … 240 VCA)
- Potencia: 60 W
- Desviación control: ≤ 1 %
- Ondulación residual: ≤ 200 mV (Pico a pico)
- Respuesta sobrecargas: Alimentación constante (1 05 … 1 4 x Io nom); parada y reinicio automático en cortocircuito
Señalización y Protección:
- Señales: 1 x LED «DC OK» (verde)
- Indicador estado: LED verde (Uo)
- Fusible interno: F 2 A / 250 VCA
- Prefusible CC: Necesario externo para tensión CC
- Prefusible recomendado: Disyuntor: B6 B10
- Protección cortocircuito: Sí
- Protección circuito abierto: Sí
Físicas y Eléctricas:
- Alimentación: 1 x AC 100-240V / DC 125-375V
- Temp. Operación: -20 … 60 °C
- Eficiencia: 88% (230 VCA; 2 5 ACC)
- Pérdida potencia: ≤ 12 W (230 VAC; 24 VDC; 2.5 A)
- IP: IP20
Conexiones:
- Tipo conexión: Entrada/salida
- Tecnología: CAGE CLAMP®
- Conector: Serie 236 de WAGO
- Conductor rígido: 0 08 … 2 5 mm² / 28 … 12 AWG
- Conductor flexible: 0 08 … 2 5 mm² / 28 … 12 AWG
- Longitud pelado: 6 … 7 mm (0.24 … 0.28 in)
- Nota conductor: 4 mm²: THHN THWN
