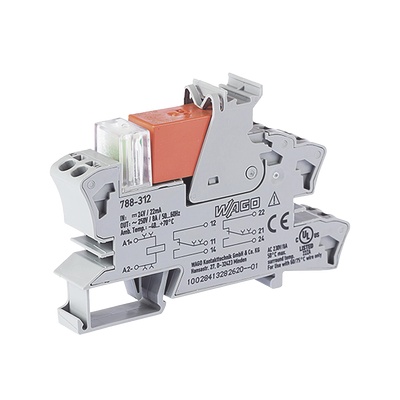

WAGO 788-312 Modulo con Rele / 24 VCC / 2 Inversores / 8 A Corriente Continua / Montaje Riel DIN 15 mm / Indicador LED Rojo / Push-in CAGE CLAMP
$482.19
(incluye IVA)
$519.64
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
788-312 WAGO Módulo con Relé / 24 VCC / 2 Inversores / 8 A Corriente Continua / Montaje Riel DIN 15 mm / Indicador LED Rojo / Push-in CAGE CLAMP
WAGO modelo: 788-312
Módulo con relé industrial de alta precisión diseñado para aplicaciones de control eléctrico con tensión nominal de 24 VCC. Este dispositivo cuenta con dos inversores independientes que permiten el control de circuitos de carga con capacidad de corriente continua de hasta 8 A. Fabricado con tecnología Push-in CAGE CLAMP® para conexiones rápidas y seguras incluye indicador LED rojo para visualización de estados operativos. El diseño compacto de 15 mm de ancho permite montaje eficiente en riel DIN-35 ideal para instalaciones en cuadros eléctricos y paneles de control industriales donde el espacio es limitado.
Características Generales
- Tensión Nominal: 24 VCC
- Número de Inversores: 2
- Corriente Continua: 8 A
- Ancho de Montaje: 15 mm (0.591 in)
- Indicador de Estado: LED Rojo
- Tecnología de Conexión: Push-in CAGE CLAMP®
- Material de Contacto: AgNi 90/10
- Montaje: Riel DIN-35
Circuito de Control
- Tensión Nominal de Entrada: 24 VCC
- Rango de Tensión: ±10%
- Corriente Nominal de Entrada: 19 mA
- Tiempo de Establecimiento: 8 ms (típico)
- Tiempo de Caída: 13 ms (típico)
- Duración de Rebote: 10 ms (típico)
- Frecuencia de Conmutación: 6 min¹ (con carga) / 1200 min¹ (sin carga)
Circuito de Carga
- Corriente Límite de Servicio Continuo: 8 A
- Corriente de Irrupción (Resistiva): 15 A / 4 s (máx.)
- Tensión de Conmutación: 250 V AC (máx.)
- Potencia de Conmutación: 2000 VA AC (resistiva)
- Capacidad de Conmutación: AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
- Carga Mínima Recomendada: 12 V / 10 mA
- Vida Eléctrica: 10 000 operaciones (NO; carga resistiva; 23°C)
- Vida Mecánica: 30 000 000 operaciones
Físicas y Eléctricas
- Alimentación: 24 VCC
- Temp. Operación: -40°C a 70°C (-40°F a 158°F)
- Temp. Almacenamiento: -40°C a 70°C
- Grado de Protección: IP20
- Tensión Asignada: 250 V
- Tensión de Choque: 4 kV
Conexiones
- Tecnología: Push-in CAGE CLAMP®
- Conductor Rígido: 0.34 - 2.5 mm² (22 - 14 AWG)
- Conductor Flexible: 0.34 - 2.5 mm² (22 - 14 AWG)
- Longitud de Pelado: 9-10 mm (0.35-0.39 in)
- Sección Transversal: 2.50 mm²
Seguridad y Normativas
- Rigidez Dieléctrica Control/Carga: 5 kVrms (CA 1 min)
- Rigidez Dieléctrica Contacto Abierto: 1 kVrms (CA 1 min)
- Rigidez Dieléctrica Carga/Carga: 2.5 kVrms (CA 1 min)
- Normas: EN 61010-2-201 EN 61810-1 EN 61373 UL 508
- Certificación UL: E175199 Vol.1 Sec.6
- RoHS: Compliant No Exemption
