FIRE-LITE: Estación Manual de Emergencia. Guía paso a paso [2023]
Conoce la guía paso a paso de la Estación Manual de Emergencia de Fire-Lite, todos los detalles y disfruta de sus extraordinarias funciones.
Para empezar qué es la Estación Manual de Emergencias de Fire-Lite:
Es un instrumento que se utiliza para activar manualmente un sistema de alarma contra incendios se denomina estación manual de emergencia Fire-Lite.
La estación se creó para que sea fácil de usar, rápida de activar y lo suficientemente duradera como para resistir el uso regular. Es posible montar la estación manual de emergencia Fire-Lite en la pared o en el techo y viene en una variedad de tamaños y colores.
Asimismo,el mecanismo de doble acción de la estación manual de emergencia Fire-Lite requiere que se empuje hacia adentro y hacia abajo para que funcione.
Por otro lado, la estación manual de emergencia Fire-Lite envía una señal al panel de control de alarma contra incendios cuando se activa. El panel de control encenderá la alarma contra incendios y, si corresponde, el sistema de rociadores.
Información de la línea de productos:
- BG-12LX: Estación de tracción direccionable de doble acción con función de bloqueo con llave.
- SB-10: Caja posterior de superficie de metal.
- SB-I/O: Caja posterior de superficie de plástico.
- BG12TR: Anillo de moldura opcional.
- 17003: Juego de dos llaves.
Consejos para usar la estación manual de emergencia de Fire-Lite:
- Coloque la estación en un lugar destacado y conveniente.
- Despeje cualquier obstrucción de la estación.
- Explique cómo usar la estación a cada persona dentro del edificio.
- Para asegurarse de que la estación funcione correctamente, pruébala con frecuencia.
- Restablezca el sistema de alarma contra incendios si accidentalmente enciende la estación manual de emergencia Fire-Lite.
- Además, si el sistema de alarma contra incendios no se reinicia, póngase en contacto con un experto en alarmas contra incendios.
- La estación de emergencia manual de Fire-Lite, modelo BG-12LX-SP, funciona exclusivamente con los paneles de detección de incendios direccionables MS-9050UD, MS-9200UDLS y MS-9600UDLS, así como con la serie Endurance de Fire-Lite ES50X, ES50XI, ES200X y ES200X.
- Gracias a su direccionamiento incorporado, permite que el panel de control muestre la ubicación precisa del punto de activación.

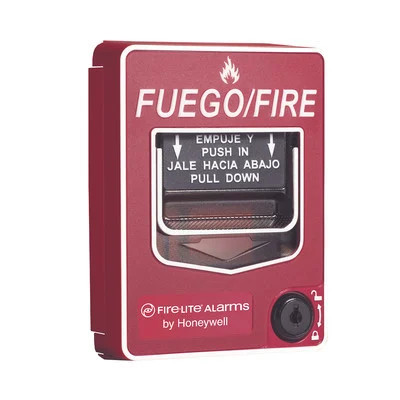

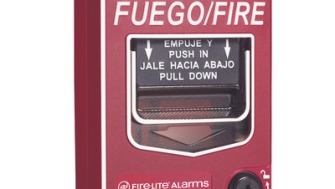

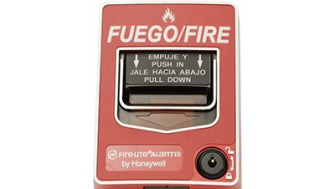

Características Principales Fire-Lite BG-12LX-SP:
- Color y diseño visibles y de buen gusto.
- Para evitar falsas alarmas por activación involuntaria, se utiliza la activación dual.
- La palanca se traba después de acoplarse, lo que indica que se ha utilizado la estación.
- Utiliza una llave para cerrar.
- La estación se puede abrir para mantenimiento e inspección sin activar una alarma.
- La caja SB-10 se puede montar o colocar dentro de una caja eléctrica normal.
- Fuente de alimentación de 24 V CC.
- Se consumen 5mA.
- Dimensiones:139 x 104 x 35 mm.
Características generales Fire-Lite BG-12LX-SP:
- Siempre asegúrese de que el equipo esté completamente apagado antes de realizar cualquier conexión.
- Conecta los cables. Después de vincular la estación al bucle de comunicación, gire los interruptores giratorios a la configuración de dirección.
- Implemente la autoprogramación descrita en el manual del usuario después de configurar los interruptores giratorios.
- Tire hacia abajo de la manija mientras empuja hacia adentro para operar la estación manual de doble acción.
La palabra aparece "ACTIVADO" después de tirar del mango hacia abajo. Esta situación no cambiará hasta que se reinicie la estación manual.
Restablecimiento de la estación manual:
- Inserte la llave en la cerradura y gírela 1/4 de vuelta en sentido contrario de las manecillas del reloj.
- Abra la puerta hasta que la manija vuelva a la normalidad.
- Cierre y bloquee la puerta.
Características de montaje del Fire-Lite BG-12LX-SP:
Los terminales de tornillo cautivo listos para cablear para el bucle SLC permiten una conexión sencilla hasta 12 AWG/3,25 mm2.
El dispositivo se puede montar semiempotrado o en superficie.Asimismo, el montaje semiempotrado se puede realizar en una caja eléctrica cuadrada de 4" (10 puntos 16 cm) o en una caja eléctrica estándar de una o dos unidades.
El dispositivo cumple con los requisitos de NFPA 72 para controles y mecanismos operativos. El mango de la estación tiene texto en braille para el restablecimiento de la clave. El anillo embellecedor opcional (BG12TR) cumple con los requisitos de UL 38, el estándar de caja de señal manual.
Caracteristicas técnicas del Fire-Lite BG-12LX-SP:
- El material de policarbonato duradero se moldea en la carcasa, la puerta y la manija y se le da un acabado texturizado.
- Peso de envío: 9,6 oz (272,15 g).
- El voltaje de operación estándar es de 24 VDC.
- El voltaje máximo es de 28 puntos 0 VCC del lazo del SLC.
- Corriente de reserva máxima : 375 A para el lazo SLC.
- La corriente de alarma máxima para el lazo SLC es de 5 mA.
- Temperatura: 0°C a 49°C (32°F a 120°F).
- Entre el 10% y el 93% del aire es humedad relativa sin condensación.
- Uso en interiores y en un ambiente seco.
Caracteristicas de Instalación del Fire-Lite BG-12LX-SP:
El dispositivo BG-12LX puede ser montado semiempotrado en una caja eléctrica estándar de salida simple, doble o cuadrada de 4" (10 puntos 16 cm).
También puede ser montado en superficie utilizando el modelo SB-10 o SB-10 caja posterior de superficie.
Si deseas montar el BG-12LX semiempotrado, puedes utilizar el anillo embellecedor BG12TR, el cual es una opción disponible.
Sin embargo, es importante tener en cuenta que el BG12TR generalmente es necesario únicamente para el montaje semiempotrado en armarios de bloque doble de 4" (10 puntos 16 cm), y no en cajas de un solo bloque.
Caracteristicas de Operación del Fire-Lite BG-12LX-SP:
La estación manual puede ser bloqueada en la posición hacia abajo/activada empujando y luego tirando hacia abajo de la manija. Cuando la manija está bloqueada, se puede ver la palabra "ACTIVADO" en amarillo brillante en la parte superior de la manija y parte de la manija se extiende desde la parte inferior de la estación.
Para restablecer la estación, simplemente utiliza la llave para abrir la puerta de la estación y desbloquearla. Cuando la puerta está cerrada, el interruptor se restablece automáticamente después de que esta acción restablece la manija.
Cada estación manual envía información al panel de control para indicar el estado del interruptor manual cuando el panel lo solicita. La configuración de la dirección se puede realizar mediante dos interruptores decimales giratorios.
Para el modelo MS-9050UD, la configuración es de 1 a 50. Para los modelos MS-9200UDLS, la configuración es de 1 a 99. Y para la serie MS-9600 sin la pestaña de separación, la configuración es de 1 a 159.
Especificaciones arquitectónicas y de ingeniería:
Para realizar pruebas, las estaciones manuales de alarma contra incendios deben desbloquearse utilizando un candado de reinicio con llave.
Las estaciones manuales de alarma contra incendios deben cumplir con los requisitos de accesibilidad definidos por la Ley de Estadounidenses con Discapacidades (ADA) y los requisitos nacionales/locales. Además, estas estaciones deben estar listadas por Underwriters Laboratories.
Las estaciones manuales se conectan mediante dos cables a uno de los bucles SLC del panel de control. Cuando el panel de control lo solicita, la estación manual envía datos al panel que representan el estado del interruptor manual. La configuración de las direcciones se realiza mediante interruptores decimales rotativos.
También están presentes los números de terminales moldeados. Cumple con la norma ANSI/UL 38 y la norma ULC S528.
Característica de calificaciones
- Voltaje de funcionamiento normal: 24 VCC.
- Corriente de funcionamiento promedio (flash LED): 375 µA.
- Corriente máxima de funcionamiento (LED encendido): 5 mA.
- Temperatura: 32° F - 120° F (0° C - 49° C).
- Rango de humedad relativa: 10% - 93% sin condensación.
Reinicio de la estación de tracción
- Inserte la llave en la cerradura y gire 1/4 de vuelta en sentido antihorario.
- Abra la puerta hasta que el mango vuelva a su estado normal.
- Cierre y bloquee la puerta.
NOTA: Al cerrar la puerta, el interruptor se restablece automáticamente a la posición "Normal". Es imposible encender o apagar el interruptor de alarma abriendo la puerta.
PRECAUCIÓN: No retire la puerta de la estación de tracción durante la instalación. La puerta de la estación de tracción no se puede volver a colocar en la placa posterior después de que la placa posterior ya se haya instalado en una caja eléctrica.
Instale la estación de tracción direccionable Fire-Lite BG-12LX de acuerdo con estas instrucciones, las normas NFPA aplicables, los códigos nacionales y locales de incendios y electricidad y los requisitos de la AHJ (autoridad competente).
Los dispositivos deben someterse a pruebas periódicas de acuerdo con las normas NFPA correspondientes. El incumplimiento de estas instrucciones puede provocar que el dispositivo no reporte una condición de alarma.
Los dispositivos que han sido instalados, probados o mantenidos incorrectamente no son responsabilidad de Fire-Lite.
Cumplimiento de la ADA
Para el cumplimiento de la ADA, si el espacio libre de la planta solo permite el acceso frontal a un objeto, la altura máxima de alcance frontal permitida es de 48 pulgadas (121,92 cm).
Si el espacio libre de la planta permite el acceso paralelo por parte de una persona en silla de ruedas, la altura máxima de alcance lateral permitida es de 54 pulgadas (137,16 cm).
Opiniones de Clientes Satisfechos
“Parece ser muy duradero y es muy fácil de usar. Sin duda contribuirá a la seguridad de mi familia en caso de incendio”. – Johnny S.
“Estoy increíblemente feliz con esta estación manual. Debido a que es sencilla de encontrar y claramente visible, me siento seguro sabiendo que puedo usarlo para activar rápidamente la alarma contra incendios si es necesario. " - Felix T.
" Ahora tengo un excelente sistema de seguridad contra incendios que es esta estación manual. Me siento más seguro sabiendo que estoy protegido en caso de incendio gracias a lo facilito que es configurarlo y usarlo”. - Kevin N.
“Es tan sencillo de usar que hasta mi abuela, que tiene 90 años, podía hacerlo. Se muestra en un lugar destacado y está claramente etiquetado, es sencillo de ver para encontrarlo en caso de emergencia. Debido a su alta resistencia, estoy seguro de que durará mucho tiempo”. - Sarah J.
" Mejoré mucho mi sistema de seguridad contra incendios con esta estación manual. La tranquilidad proviene de saber que, si es necesario, puedo activar rápidamente la alarma . Es accesible y muy visible, así que sé que mi familia sabrá dónde está y cómo usarlo “.-Yaneth.
"Tener esta estación manual me hace muy feliz. Es muy sencillo de configurar y utilizar, y saber que estoy a salvo en caso de incendio me hace sentir mucho más tranquilo. Esta estación manual definitivamente debería ser utilizada por cualquier persona que busque mejorar su seguridad contra incendios, en mi opinión”.-Catherine
“Qué increíble estación manual. Es muy simple de manipular, y saber que puedo activar rápidamente la alarma contra incendios cuando sea necesario me da una gran sensación de seguridad." - Jesse D.
"Compré esta estación manual para mi casa después de un incendio. Me siento mucho más seguro sabiendo que tengo este sistema de seguridad contra incendios". - Jack K.
“En mi opinión, cualquier persona que busque aumentar la seguridad contra incendios en su hogar o lugar de trabajo debería usar esta estación”. -Sam S.
"El uso de esta botonera es muy simple. La alarma sonará simplemente tirando de la palanca. Es muy práctico, y saber que puedo activar rápidamente la alarma contra incendios si es necesario me da tranquilidad"- Joknny C.
"Esta estación manual es muy resistente. Está construida para durar toda la vida con materiales de primera calidad. Durará mucho tiempo, estoy seguro".- Susan J.
"Me siento más seguro sabiendo que, si es necesario, puedo hacer sonar rápidamente la alarma contra incendios. También es muy notorio, por lo que es fácil de localizar en caso de emergencia”. - Jose S.
“Cualquier persona que busque aumentar la seguridad contra incendios en su hogar o lugar de trabajo debería usar esta estación. Ofrece comodidad, es duradero y fácil de usar. "- Jesus k.
Conclusiones del FIRE-LITE: Estación Manual de Emergencia
Una herramienta esencial para activar manualmente un sistema de alarma contra incendios es la estación manual de emergencia Fire-Lite. Es fácil de usar y lo suficientemente fuerte como para soportar el uso repetido. Hay muchos tamaños y colores diferentes disponibles, y se puede montar en la pared o en el techo.
Para operar, el mecanismo de doble acción en la estación manual de emergencia Fire-Lite debe empujarse hacia adentro y hacia abajo. Se envía una señal al panel de control de la alarma contra incendios cuando se activa la estación. El sistema de alarma contra incendios y rociadores, si es necesario, será activado por el panel de control.
Para proteger a las personas y la propiedad en caso de incendio, la estación manual de emergencia Fire-Lite es una pieza fundamental del equipo. Debe entender cómo usarlo correctamente, y debe instalarse y mantenerse correctamente.
En general, aquellos que busquen equipos de seguridad de alta calidad a un precio razonable deberían considerar FIRE-LITE: estación manual de emergencia. Funciona bien y tiene un precio atractivo y también tiene un diseño distintivo.
