AEA 6021-5053 Reflectometro E20/20 Analizador Grafico para Cables en el Dominio del Tiempo 2-5000 m RJ-45 BNC Hembra Maletin para Transporte.

Código producto - SKU 6021-5053
Este producto ya no está disponible en tu tienda.

Descripción

6021-5053 AEA Reflectometro E20/20 Analizador Grafico para Cables en el Dominio del Tiempo 2-5000 m RJ-45 BNC Hembra Maletin para Transporte.

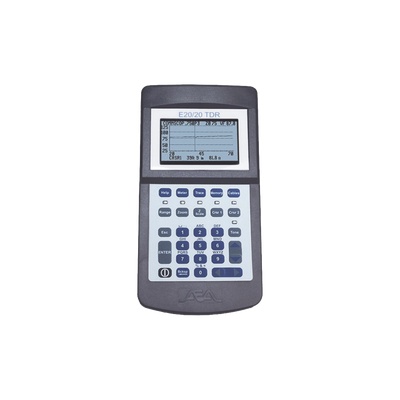

      Reflectómetro E20/20 Analizador de Cables en el Dominio del Tiempo.

  • La NUEVA versión mejorada del 20/20 Step TDR es ideal para solucionar problemas de todo tipo de cables coaxiales OSP (Fuera de Planta) par trenzado desde Cat 2 a Cat 6A y cables individuales en conjunto u arnés.
  • Se basa en el TDR 20/20 actual que emplea la ubicación de fallas y capacidades de visualización increíblemente precisas de la tecnología Step .
  • El E20/20 TDR almacena recupera y carga rastreos en una PC por nombre fecha y hora.
  • Tiene una interfaz fácil de usar para reducir la curva de aprendizaje de los técnicos y el tiempo de entrenamiento.
  • Incluye funciones como el asistente de configuración las teclas de menú y la ayuda sensible al contexto.
  • El E20/20 TDR también tiene una nueva ubicación de MicroFault para pequeños pliegues y aplastamientos de cables coaxiales que pueden afectar al servicio pero es difícil de ver en una traza TDR normal.
  • Tiene fuentes de pantalla más claras e indicadores LED para las teclas de función activas.
  • El E20/20 es ideal para probar y solucionar problemas de cables Coaxiales Twinax Triax Telco OSP o LAN pares torcidos Cat 2 a 6A.
  • Viene en una variedad de configuraciones de conectores.
  • La lista interna de cables contiene 64 tipos de cables puede ser editada por el usuario y las listas modificadas pueden cargarse o descargarse a una PC utilizando el software ETDR PC Vision ™ incluido.

     Características:

  • Rangos: desde 0-10 pies (0-2 m) a 20 000 pies (5 km).
  • Sin zona muerta en ningún ajuste de rango.
  • Alcance del zoom en el cursor.
  • Impedancia de zoom utilizando la escala Z.
  • Lectura del cursor a ± ½ pulgada (10 mm) usando Zoom.
  • Lista de cables con 64 tipos de cables.
  • Ayuda sensible al contexto.
  • Panel de entrada alfanumérico estilo teléfono celular.
  • Indicadores LED de teclado para función activa.
  • Asistente de configuración - inicio paso a paso.
  • Tono en cable - coaxial o par trenzado.
  • Almacena 32 rastros con nombre fecha y hora.
  • Incluye pilas AA de NiMH recargables.
  • Software ETDR PC Vision™ incluido.

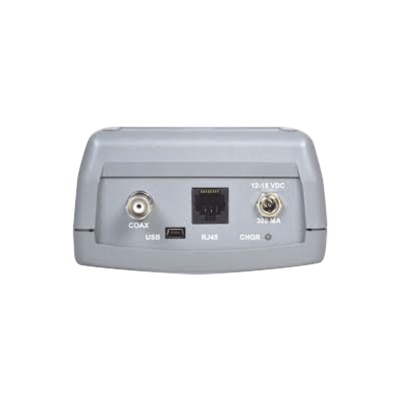

  • Modelos de conectores N BNC con RJ45 ó F con RJ45.

     Beneficios:

  • Pruebas de cables coaxiales y pares trenzados utilizando el mismo TDR.
  • Indicación precisa y más clara de las fallas.
  • Funciones más avanzadas para ayudar a solucionar problemas.
  • Guarda carga imprime o envía por correo electrónico memorias.
  • Encuentra fallas que otros TDR no puede.
  • Soluciona los problemas más rápidamente con menos pruebas.
  • Cargue descargue y personalice listas de cables.
  • Las memorias guardadas también son configuraciones guardadas para su recuperación.
  • Detecciones de ruido y filtro de ruido.
  • Localice corridas de cables coaxiales o pares usando la función de tono.
  • El asistente de configuración hace el entrenamiento interactivo.
  • Tamaño Amigable a Cinto y solo 2 lbs (900 g).

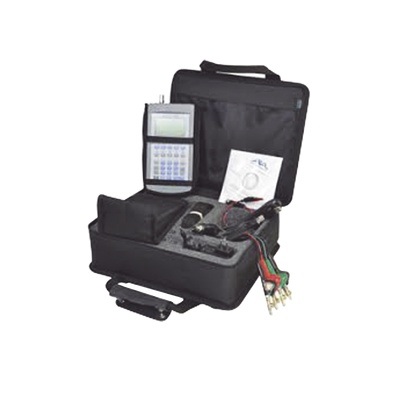

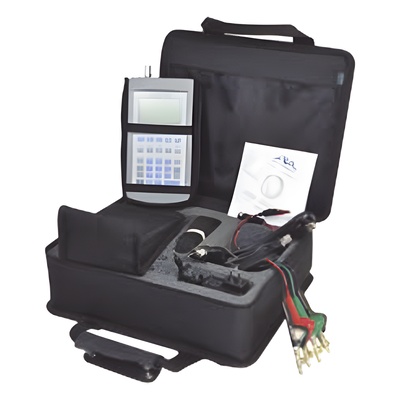

     Accesorios incluidos con todos los modelos:

  • Funda ligera de transporte Funda para Cinturón Adaptadores de Alimentación de CA y CD baterías AA de NiMH (instaladas) Cable USB Guía Básica Impresa Guía de Inicio Rápido Laminado y CD con software ETDR PC Vision Manual del Operador Presentación de Capacitación Notas de Aplicación y más.

     Accesorios Opcionales:

       Numero de Parte: Accesorio (Descripción).

  • 0070-1500: Cable de Prueba BNC (Cable coaxial de 2m 50Ω con 1 conector BNC macho y 1 hembra).
  • 0070-1195: Adaptador N-a-UHF (SO-239) (Adaptador de N Macho a UHF Hembra (SO-239)).
  • 0070-1134: Adaptador N-a-TNC (Adaptador de N Macho a TNC Hembra).
  • 6025-0260: Juego de N-a-SMA (Juego de Adaptadores SMA Hembra a 2 N Machos 50Ω y Terminales en Corto 1 macho y 1 Hembra.).
  • 0070-1230: Cable de Prueba F (Cable Mini-coaxial de 1m (3GHz) con conectores F 1-Hembra y otro Macho estilo de des-conexión rápida).
  • 6015-1003: Estuche de Transporte Rudo (Estuche de concha rígida Asa Cerrojos Orificios de Bloqueo y Esponja de recorte personalizado para el TDR E20/20 y Accesorios).

     Especificaciones clave:

  • Rangos máximos: 20 000ft (5Km) 0.99c o 14 000ft (4.3Km) 0.66c
  • Rango mínimo: 0-2 m (0-10 pies).
  • Escalas de rango: 11 rangos seleccionables
  • Precisión de rango: <0.2% ± 1 pulgada (2 cm) VF incertidumbre.
  • Resolución de 0.5 pulgadas en escala de 10 pies o zoom de 10 pies.
  • Precisión Z: <2% (Cable Z = 45 a 125 Ohm).
  • Escalas Z: 20 50 100 200 500 y 1 000 ohm.
  • Zona muerta: Cero en cualquier ajuste de rango.
  • Cursores: 2 lecturas independientes y diferenciales.
  • Memoria: 32 memorias con 1920 puntos de datos (pies) y 2000 puntos de datos (metros) nombre fecha y hora. Re-llamar por nombre en la lista.
  • Características avanzadas: Prueba de Cable Null-Modem Localización MicroFault (Falla-Micro) Asistente de configuración - instrucciones de inicio paso a paso Ayuda sensible al contexto.
  • Lista de cable: 64 tipos de cable (Z y VF). Subir/descargar a PC listas de cables personalizados.
  • Tonos: Dual 900/1100 977.5 850 577 Hz.
  • Pantalla: VGA de un Cuarto transflectiva y retro-iluminada.
  • Comunicaciones: Serial / USB-2.
  • Alimentación interna: 8 baterías AA de NiMH (instaladas) para 5.5 horas de funcionamiento continuo con una sola carga.
  • Baterías alternas: 8 Baterías Alcalinas AA para 7 horas de operación continua.
  • Alimentación externa: Adaptador de 90-240 VAC 50/60Hz a 12 Vcd. Adaptador de 12 Vcd de vehículo incluido.
  • Tamaño: 216 x 109 x 57 mm (8.5 x 4.3 x 2.25 )..
  • Peso: 923 gramos ( 2.1 libras ) con funda para cinturón y baterías.
  • Medio ambiente: Resistente a salpicaduras y polvo.
  • Robustez: Prueba de caída transitoria MILSTD 810G 48 (1.2m) a concreto 27 caidas.
  • Garantía: 2 años.

     Pregunte por disponibilidad.
