AEA 6050-5100 Analizador de Redes Vectorial para Sitio SWR RL FDR y Analizador de Espectro 100 kHz-1.5 GHz Doble Puerto de Salida con N Hembras.

Código producto - SKU 6050-5100
Este producto ya no está disponible en tu tienda.

Descripción

6050-5100 AEA Analizador de Redes Vectorial para Sitio SWR RL FDR y Analizador de Espectro 100 kHz-1.5 GHz Doble Puerto de Salida con N Hembras.

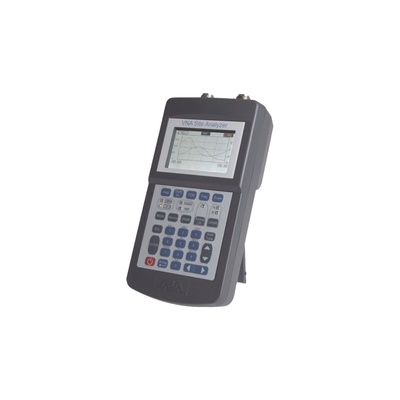

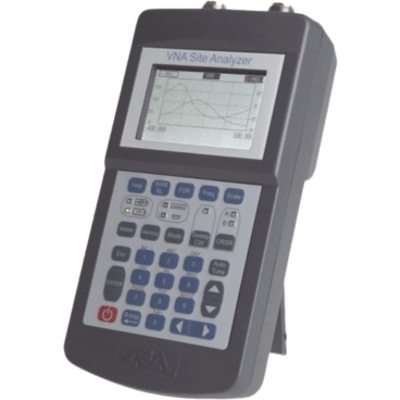

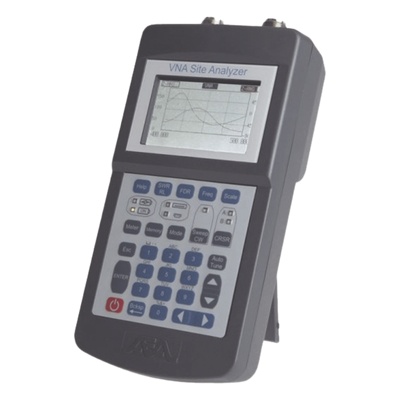

     Analizador de Redes Vectorial para Sitio 100 kHz-1.5 GHz conectores N Hembra.

  • El Analizador de Sitio VNA viene dispuesto con juego completo de puertos de medición S11 y S21 para aplicarse en mediciones como Analizador de Redes Vectorial Analizador de espectro Generador de Rastreo FDR (Reflectómetro en el Dominio de Frecuencia) SWR y Pérdida por Retorno.
  • Cuenta con pantalla retro-iluminada a todo color con una excelente legibilidad a la luz del día.
  • 50 espacios de memoria para guardar gráficos y recuperarlos en el Analizador de Sitio o cargarlos en una PC con el software Site Analyzer PC Vision ™ (incluido).
  • Incluye baterías re-emplazables de AA NiMH para 4 horas de funcionamiento continuo.
  • Menús de fácil navegación configuraciones de color y pantallas gráficas de medición personalizadas por el usuario.
  • El analizador de sitios VNA contiene lineas limite seleccionables por el usuario y un botón reversible a la vista para seleccionarlo como medidor de SWR/Pérdida de Retorno y localizar el mejor SWR o Pérdida por Retorno de las antenas.
  • Su facilidad de operacion hace flexible al Analizador Liberator tanto para el principiante como a nivel ingeniero el usarlo con un mínimo de entrenamiento.
  • Las comunicaciones a PC se realizan a través de USB-2 (cable incluido).
  • El soporte técnico incluye: capacitación de usuario PPT (.ppt) y soporte técnico gratuito durante la vida útil del instrumento.

     Especificaciones:

  • Analizador de Redes Vectorial SWR Pérdida por Retorno FDR Analizador de Espectro Magnitud Z ángulo Z Magnitud Gamma y Ángulo Gamma.
  • Rango de frecuencia: 100 kHz - 1500 MHz.
  • Sintonización / Resolución de pantalla: 1 kHz.
  • Frecuencia de Actualización: 2.5 veces / segundo.
  • Pantalla de frecuencia: 250 puntos.
  • Velocidad de medición: 5 ms / punto de datos.
  • Mediciones FDR: DTF final del cable y RL de Antena.
  • Rango FDR: 0 a > 5000 ft (0 a > 1524 m).
  • Resolución Mínima: 0.5% de la escala.
  • Exactitud FDR: 0.5% de la escala.
  • Potencia de salida: 0 dBm 50 Ohm.
  • Rango de potencia de entrada: -100 dBm a 30 dBm.
  • Rango de impedancia: 10 a 1000 ohm por fábrica 50.
  • Escalas de impedancia del diagrama: 8 escalas de 10 a 2 K ohm.
  • Formatos de impedancia (S11): Resistencia Reactancia Z Total.
  • Precisión de impedancia: /- 1 Ohm.
  • Escalas de trazado de ángulo de fase: /- 5 a /- 180 grados.
  • Formatos de ganancia (S21): Log Linear ó Fase.
  • Precisión de ganancia: /- 1 dB.
  • Resolución del Analizador de Espectro: 30 kHz - 3 MHz.
  • Conectores de RF: Tipo N hembras.
  • Requisitos de alimentación: 13.8-20 Vcd a 800 mA mín. ó 8 AA NiMH o Alcalina.
  • Tamaño: 216 mm x 109 mm x 57 mm.
  • Peso: 1 kilogramo con estuche y baterías.
  • Garantía: 2 años

     Artículos incluidos:

  • Analizador de sitio VNA.
  • Terminales (Corto circuito y 50 Ohm).
  • 8 baterías AA de NiMH (instaladas).

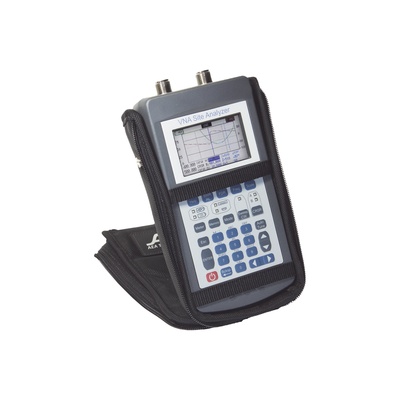

  • Estuche para cinturón con correa de hombro re-movible.
  • Cable USB.
  • Adaptador de CA.
  • Guía de inicio rápido.
  • Guía Básica.
  • CD con manual de instrucciones.
  • Entrenamiento PPT (.ppt)
  • Software Site Analyzer PC Vision .

     Características:

  • Líneas límite seleccionables por usuario para seleccionar de un vistazo en el modo SWR/Pérdida por Retorno.
  • La sintonización automática con un solo botón localiza el mejor SWR o Return Loss de la antena.
  • Analizador de Espectro con Generador de Rastreo.
  • Visualización de doble escala en el modo Generador de Rastreo.
  • Reflectómetro de Dominio de Frecuencia (FDR).
  • Medición de Pérdida por Retorno y Falla a Distancia en una prueba para evaluar el desempeño del cable y la Antena como un sistema completo.
  • Formatos de Impedancia Resistencia y Reactancia.
  • Software Site Analyzer PC Vision ™ y cable USB-2 incluidos.
  • Operación completa del instrumento a través del software PC Vision.
  • La memoria interna puede contener hasta 50 espacios y configuraciones.
  • Pantalla de color retroiluminada VGA de un cuarto (combinación de colores seleccionable por el usuario)
  • Pantalla numérica grande en modo CW.

     Beneficios:

  • Pruebas económicas del sistema de antenas multifunción.
  • Fácil Ajuste de Duplexers y Filtros Notch.
  • Tiempo de respuesta muy rápido en modo de visualización gráfica.
  • Guarde recupere y cargue los resultados de la prueba en una PC.
  • Cambie rápidamente entre VNA SWR y Return Loss.
  • Los colores se pueden personalizar para una mejor visualización.
  • El diseño Belt Friendly hace que sea fácil de llevar en el sitio.
  • Tiene la opción Cable nulo para eliminar el cable de prueba o la línea de alimentación.
  • Las baterías NIMH totalmente recargables son comercialmente reemplazables.

     Accesorios opcionales:

  • Adaptador N a SMA y Juego de Terminadores.
  • Adaptador N a BNC.
  • Terminadores BNC Corto-circuito y Carga 50 Ω.
  • Adaptadores de N a TNC.
  • Adaptadores de N a SO-239 (UHF).
  • Juego de terminales N hembra Corto-circuito y Abierto.
  • Juego de terminadores de 3 vías Abierto Corto-circuito y Carga de 50 Ω.
  • Adaptador / Cargador de vehículo.
  • Estuche ligero.
  • Estuche rígido.

     Pregunte por disponibilidad.
