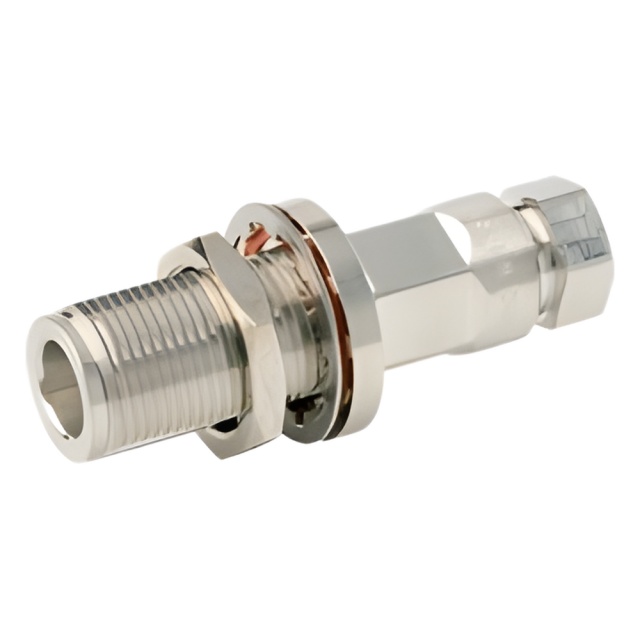

ANDREW / COMMSCOPE F1PNF-BHC Conector N Hembra de chasis para cable FSJ1-50A
Solicitar tiempo de entrega
Descripción
Conector coaxial tipo N hembra diseñado para montaje en chasis con modo de ensamble auto-sujetado que facilita su instalación en gabinetes y paneles de equipos de telecomunicaciones. Incorpora contacto central de oro soldable que asegura excelente conductividad eléctrica y resistencia a la corrosión, complementado con aislante dieléctrico de teflón para estabilidad dieléctrica en ambientes de RF exigentes. Compatible exclusivamente con cable FSJ1-50A de 1/4 pulgada, ofrece rendimiento optimizado para sistemas de comunicación inalámbrica, estaciones base celulares e infraestructura de redes de microondas en el rango de frecuencia de DC a 6000 MHz.
Características Principales
- Conector N hembra para montaje en chasis
- Modo de ensamble auto-sujetado sin herramientas especializadas
- Contacto central de oro soldable para máxima conductividad
- Aislante dieléctrico de teflón de alta pureza
- Compatible con cable FSJ1-50A (1/4')
- Blindaje superior de -110 dB de efectividad
Especificaciones Técnicas
Eléctricas
| Impedancia conector | 50 Ω |
| Rango de frecuencia | DC – 6000 MHz |
| Impedancia cable | 50 Ω |
| IMD 3er orden | -112 dBm @ 910 MHz |
| Voltaje RF operación | 565 Vrms |
| Prueba voltaje DC | 1600 V |
| Resistencia contacto exterior | ≤ 0.25 mΩ |
| Resistencia contacto interior | ≤ 1.00 mΩ |
| Resistencia aislamiento | ≥ 5000 MΩ |
| Potencia promedio | 0.4 kW @ 900 MHz |
| Potencia pico | ≤ 6.40 kW |
| Efectividad blindaje | -110 dB |
Mecánicas y Materiales
| Tipo de conector | N hembra chasis |
| Modo de ensamble | Auto-sujetado |
| Contacto central | Oro, soldable |
| Aislante dieléctrico | Teflón (PTFE) |
| Cable compatible | FSJ1-50A (1/4') |
| Acabado contacto exterior | Trimetal |
| Acabado contacto interior | Plata |
