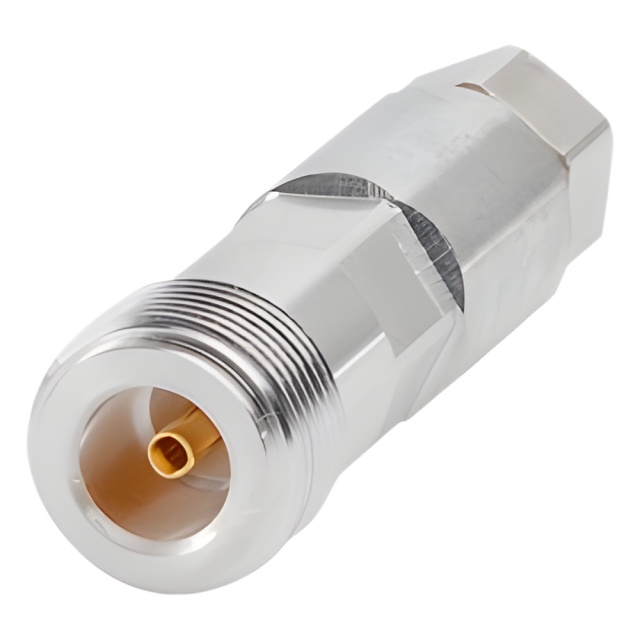

ANDREW / COMMSCOPE F1-PNF Conector tipo N hembra para FSJ1-50A

Especificaciones Eléctricas

• Impedancia del conector: 50 ohm
• Banda de frecuencia operativa: 0 – 8000 MHz
• Impedancia del cable: 50 ohm
• IMD de tercer orden: típico -112 dBm 910 MHz
• Voltaje operativo RF: máximo 565.00 Vrms
• Voltaje de prueba DC: 1600 V
• Resistencia contacto exterior: máximo 0.25 mOhm
• Resistencia contacto interior: máximo 1.00 mOhm
• Resistencia de aislamiento: mínimo 5000 MOhm
• Potencia promedio: 0.4 kW 900 MHz
• Potencia pico: máximo 6.40 kW
• Efectividad de blindaje: -110 dB

Especificaciones Mecánicas

• Método de fijación contacto exterior: Autoblocante
• Método de fijación contacto interior: Soldadura
• Recubrimiento contacto exterior: Plata
• Recubrimiento contacto interior: Oro
• Durabilidad de interfaz: 500 ciclos
• Fuerza de retención: 450 N 101 lbf
• Par de torsión de retención: 1.40 N·m 1.03 ft lb
• Fuerza de inserción: 124.55 N 28.00 lbf
• Par de torsión de tuerca de acoplamiento: 1.70 N·m 1.25 ft lb
• Fuerza de retención de tuerca: 445.00 N 100.04 lbf
• Tamaño nominal: 1/4 in
• Diámetro: 15.83 mm 0.62 in
• Altura: 15.83 mm 0.62 in
• Longitud: 55.19 mm 2.17 in
• Peso: 100.46 g 0.22 lb
• Ancho: 15.83 mm 0.62 in

Especificaciones Ambientales

• Temperatura operativa: -55 °C a 85 °C
• Temperatura de almacenamiento: -65 °C a 125 °C
• Profundidad de inmersión: 1 m
• Prueba de inmersión: Mating Mated
• Prueba de resistencia a la humedad: IEC 60068-2-3
• Prueba de choque mecánico: IEC 60068-2-27
• Prueba de choque térmico: IEC 60068-2-14
• Prueba de vibración: IEC 60068-2-6
• Prueba de corrosión: IEC 60068-2-11

Condiciones Estándar

• Atenuación temperatura ambiente: 20 °C 68 °F
• Potencia promedio temperatura ambiente: 40 °C 104 °F
• Potencia promedio temperatura conductor interior: 100 °C 212 °F

Return Loss/VSWR

• 45–4100 MHz: VSWR 1.12 Return Loss 25.00 dB
• 4100–6200 MHz: VSWR 1.17 Return Loss 22.00 dB
• 6200–11000 MHz: VSWR 1.43 Return Loss 15.00 dB
