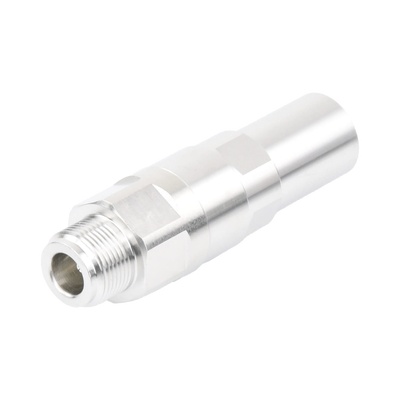

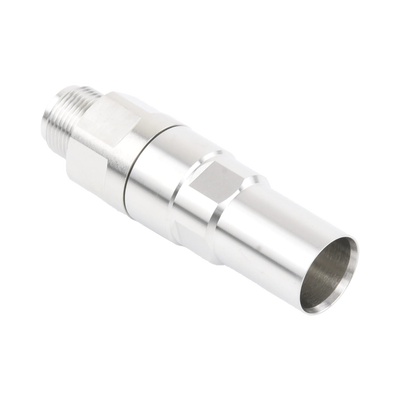

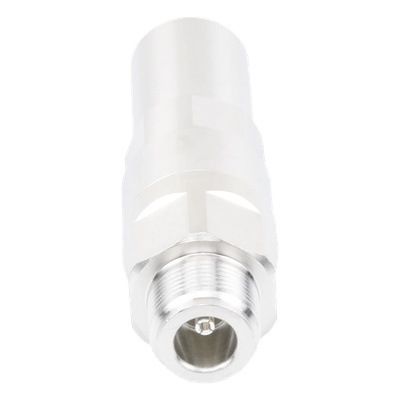

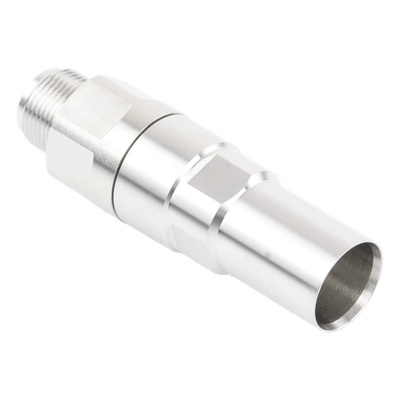

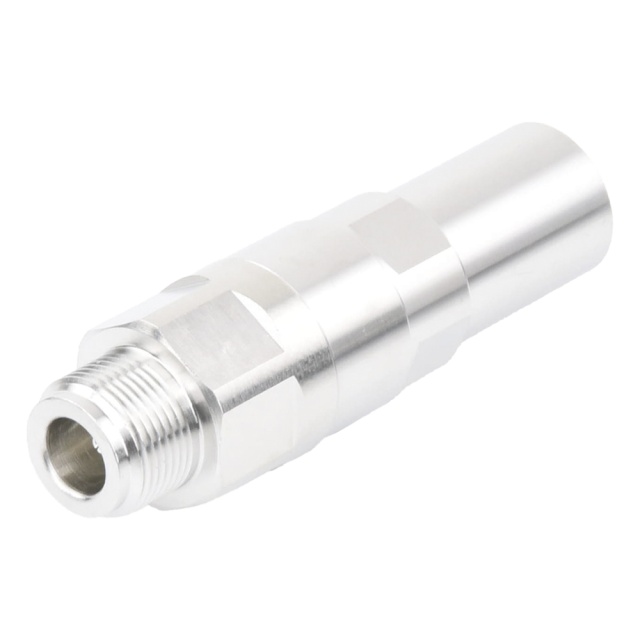

ANDREW / COMMSCOPE L4TNF-PSA Conector N Hembra para LDF4-50A LP-450
$750.16
(incluye IVA)
$928.53
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
L4TNF-PSA ANDREW / COMMSCOPE Conector N Hembra para LDF4-50A LP-450
<-- Seccin de caractersticas principales --><-- Seccin de especificaciones generales --><-- Seccin de especificaciones elctricas --><-- Seccin de especificaciones mecnicas --><-- Seccin de especificaciones ambientales --><-- Seccin de Return Loss/VSWR --><-- Seccin de cumplimiento regulatorio --><-- Separador -->
Características Principales
- Tipo N hembra conector para cables Heliax
- Diseño de cuerpo recto para instalación eficiente
- Soporta ángulo de montaje straight estándar
- Construcción robusta para durabilidad prolongada
- Optimizado para aplicaciones de radiofrecuencia
Especificaciones Generales
- Tipo: N Hembra
- Cuerpo: Recto
- Serie: HELIAX® Positive Stop™
- Ángulo de montaje: Straight
- Impedancia del conector: 50 ohm
- Frecuencia de operación: 0 – 8800 MHz
- Impedancia del cable: 50 ohm
- Tercer orden IMD: -116 dBm 910 MHz
- Prueba de IMD: Dos portadores 43 dBm
- Tensión de operación RF: 707.00 V (vrms)
Especificaciones Eléctricas
- Tensión de prueba DC: 2000 V
- Resistencia contacto exterior: 0.30 mOhm (máx.)
- Resistencia contacto interior: 2.00 mOhm (máx.)
- Resistencia de aislamiento: 5000 MOhm (mín.)
- Potencia promedio: 0.6 kW 900 MHz
- Potencia pico: 10.00 kW (máx.)
- Pérdida de inserción: 0.05 dB (típico)
- Efectividad de blindaje: -130 dB
- Código HS: 854420 (Cables coaxiales y otros conductores eléctricos coaxiales)
Especificaciones Mecánicas
- Método de sujeción contacto exterior: Anillo abocardador
- Método de sujeción contacto interior: Captivo
- Recubrimiento contacto exterior: Trimetal
- Recubrimiento contacto interior: Plata
- Durabilidad de sujeción: 25 ciclos
- Durabilidad de interfaz: 500 ciclos
- Método durabilidad interfaz: IEC 61169-16:9.5
- Fuerza de retención: 890 N 200 lbf
- Par de retención: 5.42 N-m 48.00 in lb
- Fuerza de inserción: 66.72 N 15.00 lbf
- Método fuerza inserción: MIL-C-39012C-3.12 4.6.9
- Tamaño nominal: 1/2 in
- Diámetro: 22.35 mm 0.88 in
- Longitud: 73.65 mm 2.90 in
- Peso: 88.46 g 0.20 lb
Especificaciones Ambientales
- Temperatura operación: -55 °C a 85 °C (-67 °F a 185 °F)
- Profundidad inmersión: 1 m
- Prueba inmersión: Mating Unmated
- Método prueba inmersión: IEC 60529:2001 IP68
- Prueba chorros de agua: Mating Unmated
- Método prueba chorros: IEC 60529:2001 IP66
- Resistencia humedad: MIL-STD-202F Método 106F
- Choque mecánico: MIL-STD-202 Método 213 Condición I
- Choque térmico: MIL-STD-202F Método 107G Condición A-1 Temp. baja -55 °C
- Vibración: IEC 60068-2-6
- Corrosión: MIL-STD-1344A Método 1001.1 Condición A
Return Loss/VSWR
- 50–1000 MHz: VSWR 1.02 Return Loss 39.00 dB
- 1010–2200 MHz: VSWR 1.03 Return Loss 37.00 dB
- 2210–3000 MHz: VSWR 1.05 Return Loss 33.00 dB
- 3010–4000 MHz: VSWR 1.07 Return Loss 29.00 dB
- 4010–6000 MHz: VSWR 1.12 Return Loss 25.00 dB
Cumplimiento Regulatorio
- RoHS: 2011/65/EU Cumple por Exención
- China RoHS: SJ/T 11364-2006 Por encima del Valor Máximo de Concentración (MCV)
- ISO 9001:2008: Diseñado fabricado y/o distribuido bajo este sistema de gestión de calidad
Para cables coaxiales LP-450A LDF4-50A
Herramientas recomendadas:
MCPT-L4 -- Herramienta manual para preparar cable Heliax.
CP-T12U -- Herramienta automatizada para taladro.
