BASEL KITBASEL1X1 Sistema de Montaje Solar BASEL / Flat Roof Single Row / 1 Modulo / Riel N RAIL 4.72 / Soportes N3 BASEL / Resistencia Viento 140 km/h / Inclinacion 15 Grados

Código producto - SKU KITBASEL1X1
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Añadir a Favoritos
¿Cómo podemos ayudar?
Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)
Pregunta por los detalles
Mandanos un mensaje

Descripción

KIT BASEL 1X1

El sistema de montaje solar BASEL para techo plano en configuracion de una sola fila (Single Row) esta disenado para albergar un modulo fotovoltaico de potencia. La estructura se compone de soportes N3 BASEL, bases L FOOT BASEL, rieles N RAIL 4.72 y conectores SGB-4,4-14 SOL-STR, ofreciendo una solucion robusta y confiable para instalaciones residenciales o comerciales de pequena escala. El sistema ha sido calculado para resistir velocidades de viento de hasta 140 km/h, garantizando la estabilidad y seguridad del conjunto. Con una inclinacion de 15 grados y un area total estimada de 4 m², este despiece incluye todos los componentes necesarios para una instalacion eficiente y profesional.

Caracteristicas Generales

  • Tipo de Sistema: Montaje solar para techo plano (Flat Roof)
  • Configuracion: Una sola fila (Single Row) - 1 arreglo de 1x1
  • Numero de Modulos: 1
  • Area Total Estimada: 4 m²
  • Velocidad de Viento: 140 km/h
  • Inclinacion: 15 grados
  • Material: Aluminio y acero inoxidable (componentes BASEL)

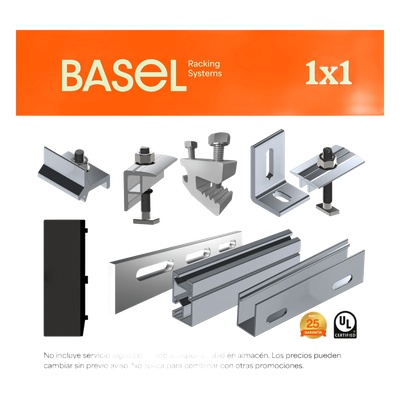

Componentes del Sistema
  • N3 BASEL: 2 unidades (soporte principal)
  • L FOOT BASEL: 4 unidades (base de pie)
  • N CONNECTOR BASEL: No incluido en este despiece
  • END CLAMP BASEL: 4 unidades (abrazadera final)
  • MIDDLE CLAMP PRO: No incluido en este despiece
  • TOP CLIP BASEL: 4 unidades (clip superior)
  • END CAP BASEL: 4 unidades (tapa final)
  • N RAIL 4.72: 2 unidades (riel de 4.72 m)
  • SGB-4,4-14 SOL-STR: 1 unidad (conector solar)
Medidas y Cortes
  • Altura desde superficie: 0.71 m (2.33 ft)
  • Largo del modulo: 2.38 m (7.81 ft)
  • Largo del riel N-S: 2.14 m (7.02 ft) - 2 unidades
  • Tamano pata 1: 0.57 m (1.87 ft) - 2 unidades
  • Distancia maxima entre apoyos E-O: 1.64 m (5.38 ft)
  • Distancia aproximada entre apoyos N-S: 2.15 m (7.05 ft)
  • Voladizo considerado: 30 cm (11.8 in) en cada extremo
  • Span Real (riel E-O): 0.66 m (2.17 ft)
Contenido del Paquete
  • 2 x N3 BASEL
  • 4 x L FOOT BASEL
  • 4 x END CLAMP BASEL
  • 4 x TOP CLIP BASEL
  • 4 x END CAP BASEL
  • 2 x N RAIL 4.72
  • 1 x SGB-4,4-14 SOL-STR





Detalles

SKU
KITBASEL1X1
Categorías
Energía y Climatización
Peso
3.74 kg
Fabricante
BASEL
