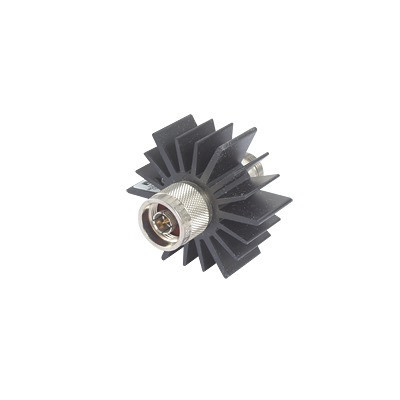

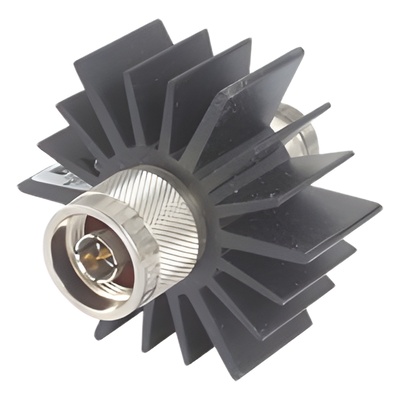

BIRD TECHNOLOGIES 10AMFN-20 Atenuador en Linea de 20 dB 10 W. Maximo CD-4 GHz Conectores N Macho-Hembra .
- Aplica una atenuación fija de 20 dB.
- Disipa hasta 10 W y opera de DC a 4 GHz.
- Tiene impedancia de 50 Ω y VSWR de 1.20:1.
- Cuenta con conector de entrada N macho y de salida N hembra, para insertarlo directamente en la línea.
Código producto - SKU
10AMFN-20
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El BIRD TECHNOLOGIES 10AMFN-20 es un atenuador coaxial en línea de 20 dB, con capacidad de 10 W máximo y rango de DC a 4 GHz. Lo elige quien necesita reducir el nivel de una señal RF en una línea de 50 Ω sin recurrir a adaptadores.
Qué hace este equipo
- Aplica una atenuación fija de 20 dB.
- Disipa hasta 10 W y opera de DC a 4 GHz.
- Tiene impedancia de 50 Ω y VSWR de 1.20:1.
- Cuenta con conector de entrada N macho y de salida N hembra, para insertarlo directamente en la línea.
- Su intermodulación pasiva es de -110 dBc mínimo, útil en entornos con múltiples portadoras.
- Es pasivo: no requiere alimentación y se autorefrigera por convección natural, sin placa de refrigeración.
- Su construcción es de acero inoxidable con acabado anticorrosivo y funciona en cualquier posición.
Cuándo conviene
Es una opción para sistemas de comunicación, pruebas de laboratorio y mediciones de campo en los que se necesita bajar el nivel de señal de forma fija y mantener la pureza espectral. Se instala en serie en la línea de transmisión, dentro de los límites de potencia y temperatura indicados.
Antes de comprar
- Verifica que tu línea sea de 50 Ω y que use conectores tipo N, ya que el equipo va de N macho a N hembra.
- Confirma que la potencia de tu señal no supere los 10 W máximos y que la frecuencia esté dentro de DC a 4 GHz.
- Considera el entorno: opera de -40°C a +40°C y hasta 95% de humedad relativa sin condensación.
- Si tienes dudas de instalación o necesitas factura, consulta a CJP Telecom antes de comprar.
Preguntas frecuentes
¿Necesita alimentación eléctrica?
No. Es un componente pasivo y no requiere alimentación AC para operar.
¿Necesita disipador o ventilación?
No. Su diseño es autorefrigerante por convección natural, sin placa de refrigeración ni ventilación forzada.
¿Se puede instalar en cualquier posición?
Sí, según el fabricante opera en cualquier posición sin degradación de desempeño.
¿Qué medidas y peso tiene?
Mide 64 mm de largo por 23 mm de diámetro y pesa 100 g. Qué accesorios incluye el empaque conviene confirmarlo con CJP Telecom.
