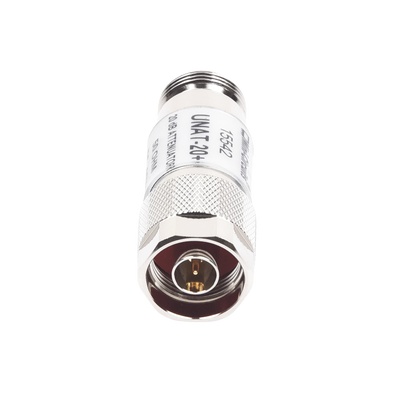

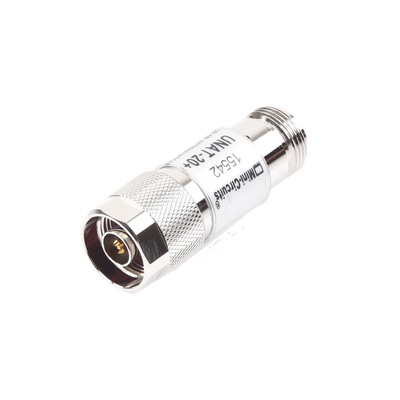

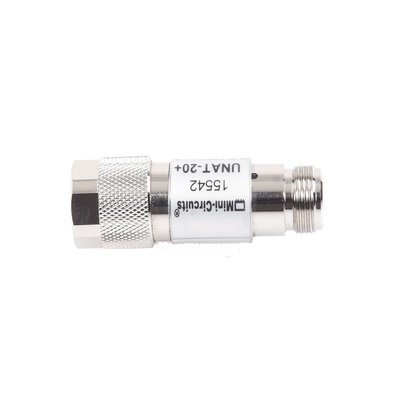

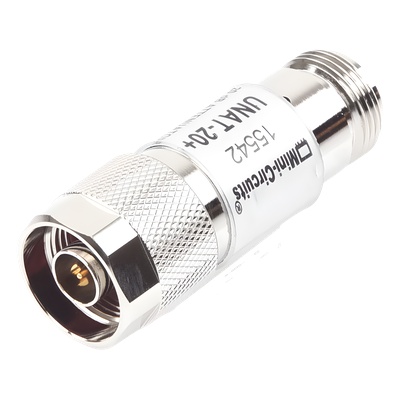

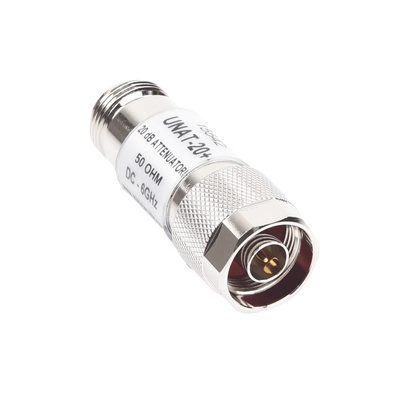

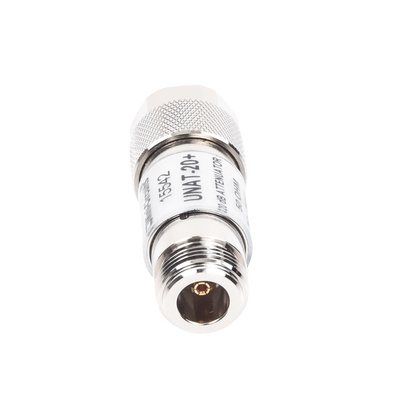

MINI CIRCUITS UNAT-20 Atenuador en Linea de 20 dB 0.5 W Conectores N Macho-Hembra CD-6 GHz.
Descripción
Atenuador en línea de precisión diseñado para aplicaciones de radiofrecuencia que requieren reducción controlada de nivel de señal con mínima distorsión. Proporciona atenuación fija de 20 dB con tolerancia estrecha de ±0.3 dB y excelente flatness segmentado por bandas de frecuencia. La construcción unibody garantiza durabilidad mecánica en condiciones de operación industrial, con conectores N macho-hembra que permiten integración directa sin adaptadores adicionales. Compatible con sistemas de comunicación RF, instrumentación de prueba y equipos de medición donde la estabilidad de impedancia y bajo VSWR son críticos.
Características Generales
- • Atenuación: 20 ±0.3 dB
- • Rango de frecuencia: DC - 6000 MHz
- • Potencia máxima: 0.5 W
- • Impedancia: 50 Ω
- • Conectores: N-type macho-hembra
- • Peso: 72.5 g
Desempeño Eléctrico
Rango de frecuencia: DC - 6000 MHz
Atenuación: 20 ±0.3 dB
Flatness: 0.45 dB (DC-3 GHz), 0.45 dB (3-4.5 GHz), 0.40 dB (4.5-6 GHz)
Potencia máxima: 0.5 W
VSWR: 1.75:1 (DC-3 GHz), 1.25:1 (3-4.5 GHz), 1.30:1 (4.5-6 GHz)
Impedancia: 50 Ω
Especificaciones Físicas
Conectores: N-type macho-hembra
Peso: 72.5 g
Temperatura de operación: -45°C a 100°C
Temperatura de almacenamiento: -55°C a 100°C
Construcción: Unibody robusto
Aplicaciones Típicas
• Ajuste de nivel de señal
• Emparejamiento de impedancia
• Sistemas de comunicación RF
• Instrumentación de prueba y medición
