BIRD TECHNOLOGIES 10TMN Carga Fantasma Terminal de 50 Ohm 10 Watt CD-10 GHz N Macho.
Código producto - SKU
10TMN
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción

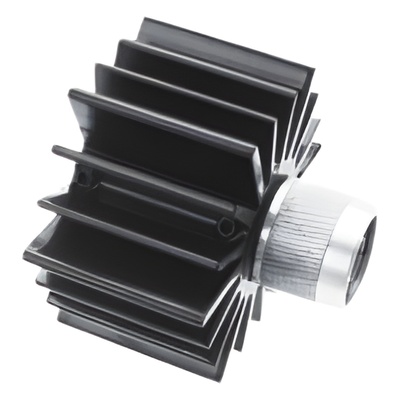

Carga fantasma terminal diseñada para terminación precisa de señales RF en sistemas de comunicación, instrumentación de laboratorio y equipos de prueba de campo. Su impedancia de 50 ohm y potencia de 10 watts permiten operar de manera continua en el rango completo de DC a 10 GHz. El diseño de autoenfriamiento por convección elimina la necesidad de placas de enfriamiento adicionales, simplificando la instalación y reduciendo el espacio requerido en rack o bancos de prueba.
El conector N macho garantiza conexiones seguras y repetibles en entornos de alta frecuencia, mientras que la construcción en aluminio anodizado negro ofrece durabilidad mecánica y resistencia a condiciones ambientales exigentes. Su bajo VSWR en bandas críticas asegura mediciones confiables sin distorsión de la señal de prueba.
Características principales
- Terminación de 50 ohm, 10 watts, banda ancha DC-10 GHz
- Conector N macho para interfaz estándar en sistemas RF
- Autoenfriamiento por convección, sin placa de enfriamiento requerida
- VSWR 1.10:1 máximo (DC-1 GHz), 1.15:1 máximo (1-3 GHz)
- Operación en -40°C a +40°C, 95% humedad no condensante
- Construcción compacta: 56 mm x 59 mm de diámetro, 168 g
- Acabado en aluminio anodizado negro
- Sin requerimiento de alimentación AC
Especificaciones técnicas
Impedancia
50 ohm
Rango de frecuencia
DC a 10 GHz
Potencia nominal
10 watts
Conector
N macho
VSWR máximo (DC-1 GHz)
1.10:1
VSWR máximo (1-3 GHz)
1.15:1
Temperatura de operación
-40°C a +40°C
Humedad
95% no condensante
Método de enfriamiento
Seco, por convección
Acabado
Aluminio anodizado negro
Dimensiones
56 x 59 mm (2.2 x 2.32 in)
Peso
168 g (0.37 lb)
Aplicaciones típicas
- Terminación de carga RF en sistemas de transmisión
- Pruebas y mediciones en sistemas RF de comunicación
- Instrumentación de laboratorio de alta frecuencia
- Sistemas de comunicación terrestre y móvil
- Equipos de prueba de campo y mantenimiento
Detalles
SKU
10TMN
Peso
0.17 kg
Fabricante
