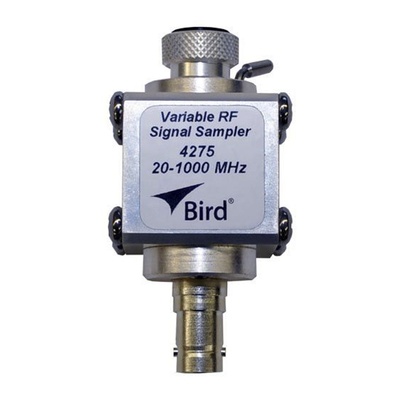

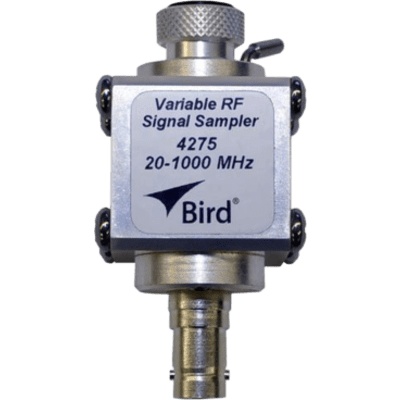

BIRD TECHNOLOGIES 4275 Elemento Muestreador de RF con Salida Variable en Atenuacion de 35 a 80 dB 20-1000 MHz 1000 W max. (No incluye conectores).
Código producto - SKU
4275
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
El elemento muestreador de RF proporciona una muestra de señal no rectificada para observación en analizadores de espectro, osciloscopios y contadores de frecuencia. Opera en un amplio rango de frecuencia de 20 a 1000 MHz con atenuación ajustable entre 35 y 80 dB, permitiendo adaptar el nivel de señal muestreada a las necesidades del equipo de medición. Los conectores de tipo QC son intercambiables y disponibles en género hembra en configuraciones BNC, N, UHF (SO-239), TNC, mini-UHF y otros formatos según requerimiento. La baja pérdida por inserción y el excelente VSWR garantizan mínima perturbación al sistema principal de RF.
Características Principales
- Muestra de señal RF no rectificada para instrumentación de precisión
- Atenuación variable: 35 a 80 dB ajustable según aplicación
- Sistema de conectores QC intercambiables sin necesidad de herramientas
- Compatibilidad con múltiples familias de conectores coaxiales
- Mínima pérdida por inserción preservando integridad del sistema
- Excelente desempeño de VSWR en bandas de operación críticas
Especificaciones Técnicas
Rango de Frecuencia
20 - 1000 MHz
Rango de Atenuación
35 - 80 dB (ajustable)
Potencia Máxima
1000 W (1 kW)
VSWR por Inserción
1.1 máx. (2 - 512 MHz)
1.25 máx. (512 - 1000 MHz)
1.25 máx. (512 - 1000 MHz)
Pérdida por Inserción
0.1 dB máx. (2 - 512 MHz)
0.2 dB máx. (512 - 1000 MHz)
0.2 dB máx. (512 - 1000 MHz)
Conectores
Tipo QC intercambiables
Opciones: BNC, N, UHF (SO-239), TNC, mini-UHF, etc.
No incluidos
Opciones: BNC, N, UHF (SO-239), TNC, mini-UHF, etc.
No incluidos
Nota: Los conectores deben solicitarse por separado según el tipo y género requeridos para la instalación.
Detalles
SKU
4275
Peso
0.28 kg
Fabricante
