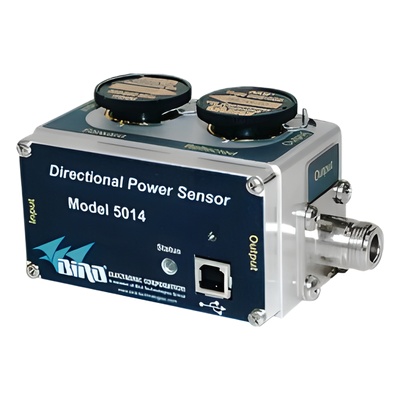

BIRD TECHNOLOGIES 5014 Sensor de Potencia Direccional Dual de 7/8" con Interfaz USB 2.0 (Tipo B).
Código producto - SKU
5014
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
¿Quieres cotizar o tienes dudas?
Descripción
Este sensor de potencia direccional dual de 7/8' está diseñado para profesionales de telecomunicaciones y RF que requieren mediciones precisas en campo o laboratorio. Integra dos sensores de alta precisión con una exactitud de ±5% de lectura en condiciones estándar, permitiendo monitorear simultáneamente potencia directa y reflejada. Su interfaz USB 2.0 Tipo B facilita la conexión directa a sistemas de gestión y software de análisis, eliminando la necesidad de calibración en campo y reduciendo el tiempo de despliegue operativo.
Características principales
- Sensor dual con exactitud de ±5% de lectura (15°C a 35°C)
- Rango de potencia: 500 mW a 1000 W
- Rango de frecuencia: 2.0 MHz a 2700 MHz
- Interfaz USB 2.0 Tipo B para integración con sistemas
- Directividad de 30 dB según elemento utilizado
- Operación en temperaturas de -10°C a +50°C
- Compatible con accesorios Bird de línea 7/8'
- Más de 20 tipos de conectores QC disponibles
- No requiere calibración en campo
- Nota: elementos para Bird 43 no son compatibles con este sensor
Especificaciones técnicas
Potencia y Frecuencia
Rango de potencia: 500 mW – 1000 W
Rango de frecuencia: 2.0 MHz – 2700 MHz
Razón de pico promedio: 10 dB máximo con elementos DPM
Rango de frecuencia: 2.0 MHz – 2700 MHz
Razón de pico promedio: 10 dB máximo con elementos DPM
Exactitud
15°C a 35°C: ±5% de lectura
-10°C a 50°C: ±7% de lectura
Escala completa: ±8% de escala completa
Potencia promedio verdadera: ±5% de lectura (15°C a 35°C)
-10°C a 50°C: ±7% de lectura
Escala completa: ±8% de escala completa
Potencia promedio verdadera: ±5% de lectura (15°C a 35°C)
RF e Impedancia
Impedancia: 50 Ohms
VSWR por inserción: 1.05:1 (0.45 – 1000 MHz, con conectores N)
Directividad: 30 dB según elemento
VSWR por inserción: 1.05:1 (0.45 – 1000 MHz, con conectores N)
Directividad: 30 dB según elemento
Conectividad y Ambiental
Interfaz: USB 2.0 Tipo B
Conectores: QC
Temperatura de operación: -10°C a +50°C
Tiempo de estabilización: Especificado según configuración
Conectores: QC
Temperatura de operación: -10°C a +50°C
Tiempo de estabilización: Especificado según configuración
Compatibilidad
Línea compatible: Accesorios Bird 7/8'
Incluye: Medidores de campo, muestreadores de señal
Conectores QC: Más de 20 tipos disponibles
No compatible: Elementos para Bird 43
Incluye: Medidores de campo, muestreadores de señal
Conectores QC: Más de 20 tipos disponibles
No compatible: Elementos para Bird 43
Detalles
SKU
5014
Peso
0.51 kg
Fabricante
