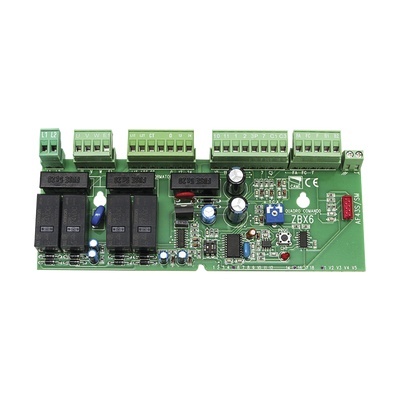

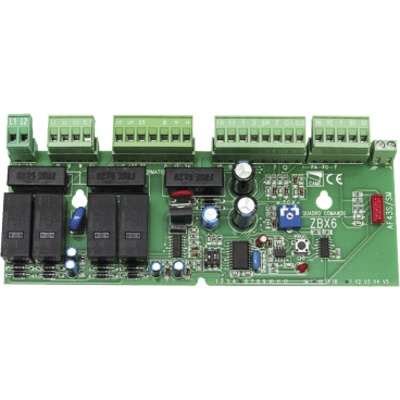

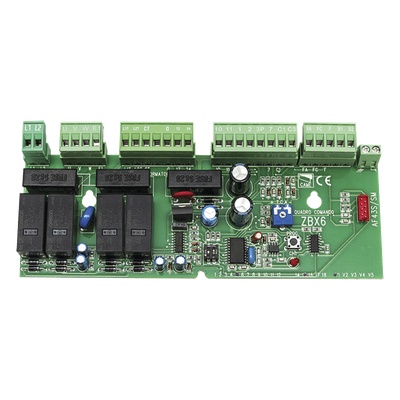

CAME 3199-ZBX6-110 Tarjeta de refaccion para motores CAME con tablilla ZBX6
Descripción
3199-ZBX6-110 CAME Tarjeta de refacción para motores CAME con tablilla ZBX6
Descripcin
- Tarjeta electrnica de reemplazo para motores CAME
- Modelo: ZBX6
- Nmero de pieza: 3199ZBX6110
- Para aplicaciones residenciales e industriales
Precauciones
- Antes de instalar cortar la tensin de lnea
- Si existen bateras desconectarlas antes de la instalacin
- Para activar el mdulo AF mantener presionado PROG o CH1
- Si no se utilizan ciertos terminales deben hacerse puentes entre ellos
Conexiones Elctricas
- L1 - L2: Alimentacin 230V AC
- 10 - 11: Salida 24V AC - 20W mx.
- U - W - V: Motorreductor 230V AC
- W - E1: Lmpara intermitente 230V AC - 25W mx.
- 11 - FC: Testigo cancela abierta 24V AC - 3W mx.
- 11 - FA: Testigo cancela cerrada 24V AC - 3W mx.
Control y Seguridad
- 2 - 7: Pulsador de mando ABRE-CIERRA-INVERSIN (contacto NA)
- F - FA: Final de carrera en apertura (contacto NC)
- F - FC: Final de carrera en cierre (contacto NC)
- 2 - C1: Conexin fotoclulas para reapertura durante cierre (contacto NC)
Configuracin
- DIP 1: Accin conservada (ON: desactiva el transmisor)
- DIP 2: Cierre automtico con tiempo de espera regulable
- TRIMMER TCA: Ajuste de tiempo de espera: 1 a 120 segundos
- FASTON: Limitador de par (posiciones 1 a 4)
Activacin del Mando Radio
- Conectar el cable TOP-RG58 de la antena
- Insertar la tarjeta AF en la placa electrnica
- La placa reconoce la tarjeta AF al restablecer la alimentacin
- Mantener presionado PROG o CH1 hasta que el LED parpadee
- Presionar un pulsador del emisor para enviar el cdigo
Documentacin
Para una descripcin ms detallada de las conexiones elctricas y funciones consultar el manual en http://docs.came.com
Informacin Ambiental
- Los componentes del embalaje pueden desecharse como residuos slidos urbanos
- Los componentes del producto deben separarse y eliminarse de forma diferenciada
- Verificar la legislacin vigente en el lugar de instalacin para eliminacin
- No desechar los componentes en el medio ambiente
Actualizacin de Contenido
Los contenidos del manual son susceptibles de modificaciones en cualquier momento y sin obligacin de previo aviso.
