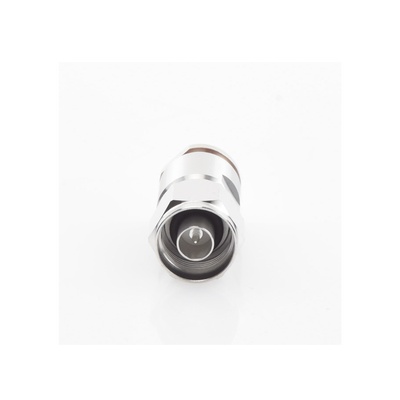

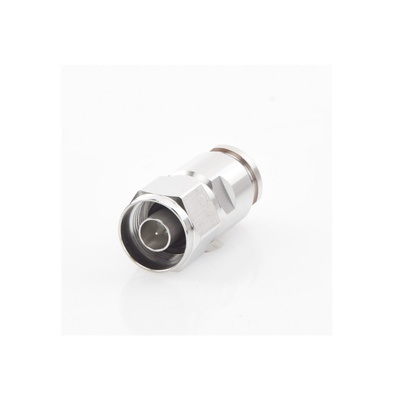

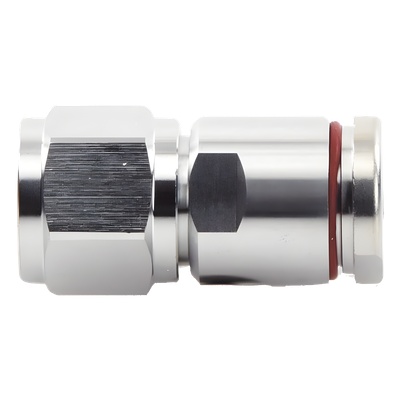

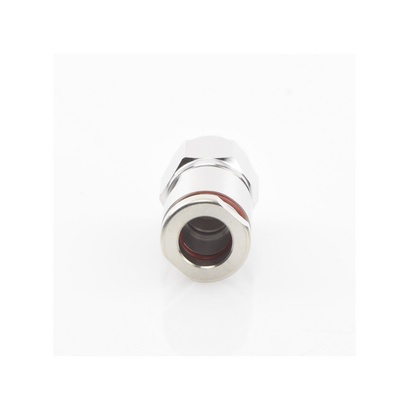

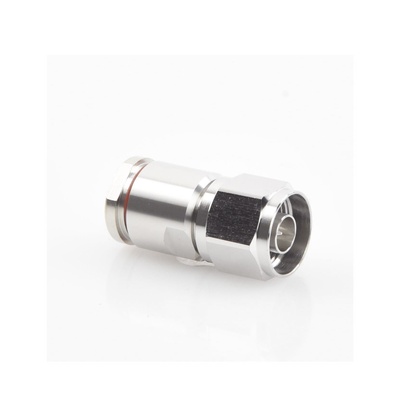

COMMSCOPE (ANDREW) 400-BPNM-C Conector N Macho de Rosca / CNT-400 9913 RG8/U Pin Cautivo Trimetal.

COMMSCOPE (ANDREW)
COMMSCOPE (ANDREW)
Código producto - SKU 400-BPNM-C
Este producto ya no está disponible en tu tienda.
Solicitar cotización
Añadir a Favoritos
¿Cómo podemos ayudar?
Llámanos: +52 (33) 8000 0800 (Lunes-Viernes, 08:00-18:00)
Pregunta por los detalles
Mandanos un mensaje

Descripción

Características Principales

  • Tipo de conector: N Macho
  • Especial para cable: CNT-400
  • Modo de ensamble: Auto-Sujetado
  • Cuerpo de: Bronce Trimetal
  • Contacto central: Plata (Cautivo)
  • Aislante dieléctrico: Teflón
  • Estilo del cuerpo: Recto
Especificaciones Eléctricas
  • Frecuencia operación: 0–6000 MHz
  • Impedancia cable: 50 ohm
  • Impedancia conector: 50 ohm
  • Voltaje RF máximo: 707.00 Vrms
  • Voltaje prueba DC: 2500 V
  • Resistencia contacto exterior: ≤0.25 mΩ
  • Resistencia contacto interior: ≤1.00 mΩ
  • Resistencia aislamiento: ≥5000 MΩ
  • Potencia pico: 10.00 kW
  • Pérdida inserción: 0.05 dB (típico)
Especificaciones Mecánicas
  • Acabado contacto exterior: Trimetal
  • Acabado contacto interior: Plata
  • Fijación contacto exterior: Abrazadera
  • Fijación contacto interior: Cautivo
  • Durabilidad interfaz: 500 ciclos
  • Fuerza retención conector: 330 N (74 lbf)
  • Par torsión retención: 0.56 N·m (0.41 ft·lb)
  • Par torsión prueba tuerca: 1.70 N·m (1.25 ft·lb)
  • Fuerza retención tuerca: 450.00 N (101.16 lbf)
  • Tamaño nominal: 0.405 in
  • Diámetro: 20.25 mm (0.80 in)
  • Longitud: 35.48 mm (1.40 in)
  • Peso: 37.55 g (0.08 lb)
  • Ancho: 20.25 mm (0.80 in)
Especificaciones Ambientales
  • Temperatura operación: -40°C a +85°C (-40°F a +185°F)
  • Temperatura almacenamiento: -65°C a +125°C (-85°F a +257°F)
  • Profundidad inmersión: 1 m
  • Prueba inmersión: Mating Mated
  • Método prueba inmersión: IEC 60529:2001, IP68
Rendimiento RF
  • VSWR 0–3000 MHz: 1.05
  • Pérdida retorno 0–3000 MHz: 33.00 dB
  • VSWR 3000–6000 MHz: 1.17
  • Pérdida retorno 3000–6000 MHz: 22.00 dB
Certificaciones
  • RoHS: 2011/65/EU Cumple por Exención
  • China RoHS: SJ/T 11364-2006 Superior al Valor Máximo de Concentración (MCV)
  • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
Pruebas y Normas
  • Choque mecánico: IEC 60068-2-27
  • Secuencia climática: IEC 60068-1
  • Calor húmedo constante: IEC 60068-2-3
  • Choque térmico: IEC 60068-2-14
  • Vibración: IEC 60068-2-6
  • Corrosión: IEC 60068-2-11
  • Durabilidad interfaz método: IEC 61169-16:9.5
  • Prueba tuerca retención método: IEC 61169-16:9.3.6
  • Prueba tuerca retención fuerza método: IEC 61169-16:9.3.11
Condiciones Estándar
  • Atenuación, temperatura ambiente: 20°C (68°F)
  • Potencia promedio, temperatura ambiente: 40°C (104°F)
  • Potencia promedio, temperatura conductor: 100°C (212°F)
Notas
  • Profundidad inmersión: Inmersión a profundidad especificada por 24 horas
  • Pérdida inserción: 0.05v¯freq (GHz) (no aplica para guía de onda elíptica)

Detalles

SKU
400-BPNM-C
Categorías
Radiocomunicación
Peso
0.01 kg
Fabricante
COMMSCOPE (ANDREW)
