ELECTRONIC DESIGN CES4 CES4

Descripción

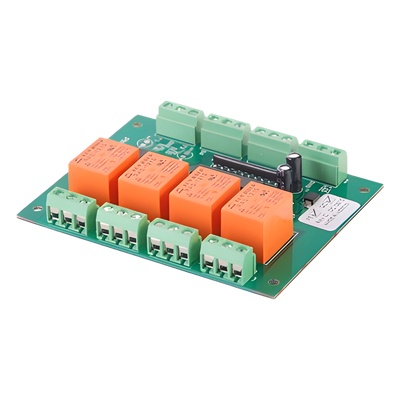

La ELECTRONIC DESIGN CES4 es una tarjeta electrónica para el control de esclusas de seguridad que gestiona dos puertas de forma simultánea e interdependiente. Es una opción para quien necesita coordinar el acceso entre dos puertas en espacios como bancos o centros financieros.

Qué hace este equipo

• Controla una esclusa de 2 puertas con lógica de seguridad avanzada.
• Ofrece 4 salidas de relé (NO, NC y C por relé) para chapas magnéticas o cerraduras eléctricas, con capacidad de 1A @ 115VAC máximo por contacto.
• Incluye 2 salidas de trigger positivo de pulso a 5V para comunicarse con sistemas de control de acceso o plataformas de gestión centralizada.
• Cuenta con 4 entradas de sensores S1-S4 para contactos magnéticos, configurables como NC o NO.
• Las salidas T1-T2 (nivel alto, 5V) dan indicación luminosa al detectar la apertura de una puerta.
• Se alimenta con 12 VDC @ 125 mA y mide 73 × 94 × 20 mm (2.87 × 3.70 × 0.79 pulgadas).

Cuándo conviene

Es útil cuando se requiere una esclusa de seguridad entre dos puertas con contactos magnéticos NC/NO, como en el control de acceso de bancos y centros financieros. Su tamaño compacto facilita ubicarla en espacios reducidos, siempre que la instalación sea la adecuada para cada sitio.

Antes de comprar

• Verifica que los equipos de sujeción (chapas o cerraduras) tengan un modo de operación compatible con esclusas de seguridad intermedia.
• Confirma si tus contactos magnéticos trabajan como NC o NO, ya que las entradas S1-S4 admiten ambas configuraciones.
• Revisa que la carga de cada contacto no supere 1A @ 115VAC y que cuentes con una fuente de 12 VDC, que debe adquirirse por separado si no la tienes.
• Si tienes dudas de instalación o de facturación, consulta a CJP Telecom antes de tu compra.

Preguntas frecuentes

¿Para qué sirve la CES4?

Sirve para controlar una esclusa de seguridad de dos puertas, accionando chapas o cerraduras mediante sus cuatro relevadores y leyendo el estado de las puertas con sensores.

¿Qué necesito aparte de la tarjeta?

Necesitas una alimentación de 12 VDC, contactos magnéticos y los equipos de sujeción para las puertas. Los accesorios incluidos en la caja conviene confirmarlos con CJP Telecom.

¿Se puede conectar a un sistema de control de acceso?

Sí, cuenta con dos salidas de trigger positivo de pulso a 5V para comunicarse con sistemas de control de acceso o plataformas centralizadas. La compatibilidad con una marca o modelo específico debe confirmarse con CJP Telecom.

¿Qué indican las salidas T1-T2?

Son salidas de nivel alto de 5V que se activan al detectar una puerta abierta, para tener indicación luminosa del estado de la esclusa.
