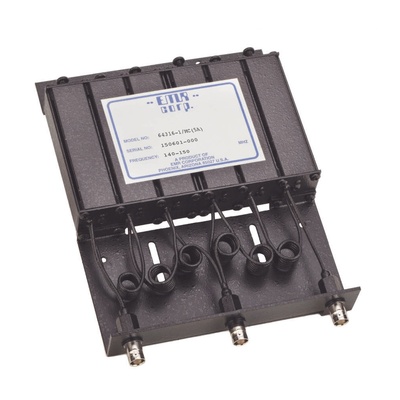

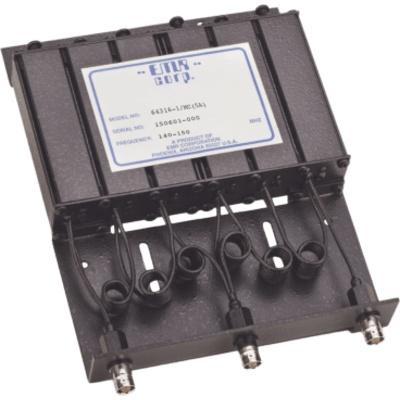

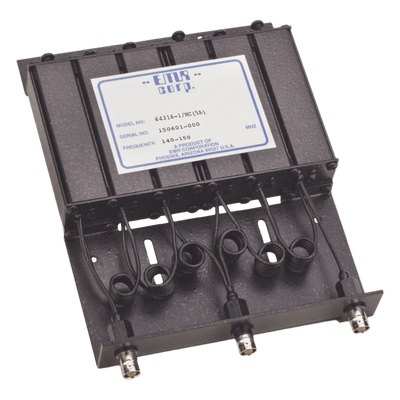

EMR CORPORATION 64316-1/MC(5A) Duplexer Compacto de Rechazo de Banda 140-150 MHz 4.6 a 6 MHz Sep. Tx-Rx 50 Watt BNC Hembra.
Descripción
Duplexer de rechazo de banda diseñado para operar en el rango de 140-150 MHz, ideal para sistemas de comunicación bidireccional que requieren compartir una sola antena entre transmisor y receptor. Ofrece una separación de frecuencia Tx-Rx configurable entre 4.6 y 6 MHz, garantizando un aislamiento mínimo de 70 dB para evitar interferencias mutuas. Su construcción con materiales de alta calidad y su formato compacto de seis cavidades lo hacen apto para instalaciones en espacios reducidos sin sacrificar rendimiento eléctrico.
Características Principales
- Aislamiento Tx-Rx: 70 dB (mínimo) / 80 dB (típico)
- Pérdida por inserción: 1.2 dB (típico)
- VSWR máximo: 1.25:1
- Impedancia nominal: 50 Ω
- Potencia máxima de RF: 50 W
- Conectores RF: BNC hembra (opción N hembra bajo pedido especial)
Especificaciones Técnicas
Eléctricas
Rango de frecuencia: 140-150 MHz
Separación Tx-Rx: 4.6 a 6 MHz
Potencia máxima: 50 W
Aislamiento Tx-Rx: 70 dB (mín.) / 80 dB (típ.)
Pérdida por inserción: 1.2 dB (típico)
VSWR (máx.): 1.25:1
Impedancia: 50 Ω
Mecánicas
Tamaño de cavidad / Cantidad: 1' / 6 cavidades
Dimensiones: 1.2' x 6' x 8.5' (30 x 152 x 216 mm)
Peso: 5 lbs (2.3 kg)
Acabado: Negro
Material: Cobre plateado, teflón y aluminio
Conectores: BNC hembra (opción N hembra bajo pedido especial)
