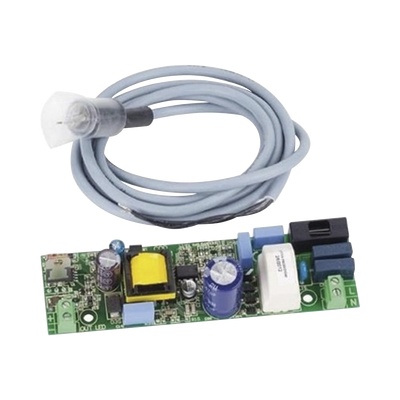

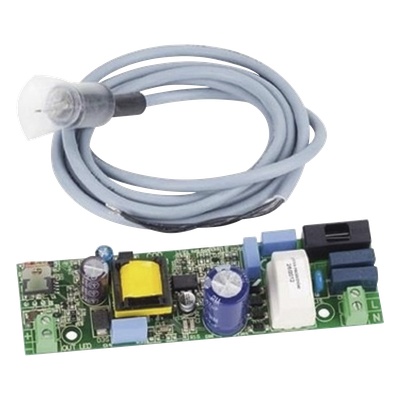

FAAC 390081 Kit de Conexion de Manguera Iluminada Para Barrera FAAC 615

Caractersticas Principales

• Tarjeta adaptadora para iluminacin eficiente
• Cable conector compatible con manguera LED
• Compatible con barreras FAAC 615
• Compatibilidad con manguera LED roja FAAC
• Accesorios adicionales disponibles por separado

Contenido del Kit

• 1 x Tarjeta adaptadora para iluminacin
• 1 x Cable conector para manguera led

Accesorios Adicionales

• 390993 Manguera led FAAC color rojo

Compatibilidad

• FAAC 615
• 1049062

Precauciones de Instalacin

• Antes de realizar conexiones quitar la alimentacin elctrica
• Usar interruptor magnetotrmico diferencial con umbral adecuado
• Separar cables de alimentacin de cables de mando y seguridad
• Usar vainas separadas o cable blindado con blindaje a masa

Prueba de la Automacin

• Verificar funcionamiento correcto despus de programacin
• Comprobar intervencin correcta de dispositivos de seguridad
• Realizar comprobacin de diodos de sealizacin
• Verificar estado de los finales de carrera

Programacin de Lgicas

• 1 Presin: Lgica B/C (Mixta B/C)
• 2 Presiones: Lgica B (Semiautomtica B)
• 3 Presiones: Lgica C (Presencia Operador)
• 4 Presiones: Lgica EP (Semiautomtica paso-paso)
• 5 Presiones: Lgica AP (Automtica paso-paso)
• 6 Presiones: Lgica P (Aparcamiento)
• 7 Presiones: Lgica A (Automtica)

Dimensiones y Componentes

• Conector J1: Regleta de bornes entradas y alimentacin accesorios
• Conector J2: Conector para receptor radio
• Conector J3: Seleccin funcionamiento 596 615
• Conector J4: Regleta de bornes motor 596
• Conector J5: Regleta de bornes alimentacin 230Vac
• Conector J6: Final de carrera de apertura (N.C.)
• Conector J7: Mando OPEN (para basculante)
• Conector J8: Regleta de bornes destellador o luz de cortesa
• Conector J9: Final de carrera de cierre (N.C.)

Declaracin CE de Conformidad

El equipo electrnico 596/615BPR cumple con los requisitos esenciales de seguridad de las siguientes directivas:

• Directiva 73/23/CEE y modificaciones 93/68/CEE
• Directiva 89/336/CEE y modificaciones 92/31/CEE y 93/68/CEE

Fabricante: FAAC S.p.A. - Via Benini 1 - 40069 Zola Predosa BOLONIA - ITALIA

Notas Adicionales

• Producto sometido a ensayos en configuracin tpica FAAC
• FAAC se reserva derecho de modificar el producto sin previo aviso
• Las ilustraciones son referenciales no contractuales
• Las especificaciones pueden variar segn actualizaciones tcnicas

Identificacin de Componentes

• F2: Proteccin accesorios
• J2: Conector para receptor radio
• SW1: Tecla programacin
• DL1: Diodos de sealizacin
• TF1: Transformador
• F1: Proteccin motor 6 3A - 250V

Funcionamiento con Sensores

• En apertura: parada inmediata con sensor activo
• En cierre: deceleracin de 4 seg. con sensor activo
• Modo 615: deceleracin la mitad del tiempo estndar
• Sin finales de carrera: solo tiempo de trabajo configurado

Aprendizaje de Tiempos

• Tiempo de trabajo: 0-10 min (pasos de 2.5 seg)
• Tiempo de pausa: 0-5 min (pasos de 1.5 seg)
• Proceso de aprendizaje con SW1 y finales de carrera
• Confirmacin con diodos de sealizacin

Funcionamiento con Receptoras

• Conector J2 compatible con receptoras bicanal RP2
• Receptoras monocanal RP controlan solo OPEN
• Control directo de OPEN y CLOSE con radiomando

Indicadores LED

• DL1: Indica lgica seleccionada con destellos
• OP-A: Mando activo/inactivo
• CLOSE: Mando activo/inactivo
• SAFE: Dispositivos de seguridad libres/ocupados
• STOP: Mando inactivo/activo
• FCA: Final de carrera apertura libre/ocupado
• FCC: Final de carrera cierre libre/ocupado

Activacin/Desactivacin Predestello

• Activacin: Mantener STOP abierto presionar SW1 y cerrar STOP
• Desactivacin: Mantener STOP abierto presionar SW1 y cerrar STOP
• Destellador se activa 3 segundos antes del movimiento

Funcionamiento por Lgicas

• Lgica EP: Parada en Stop cierre automtico
• Lgica A: Apertura automtica transcurrido el tiempo de pausa
• Lgica P: Funcionamiento en aparcamiento
• Lgica C: Operacin con presencia continua
