KIDDE KID1460022 KIDDE F_GSACC1 - Modulo de Control para Sirenas Convencionales

Descripción

Resumen

Para Paneles KIDDE

• VS1, VS4
• VM-1R

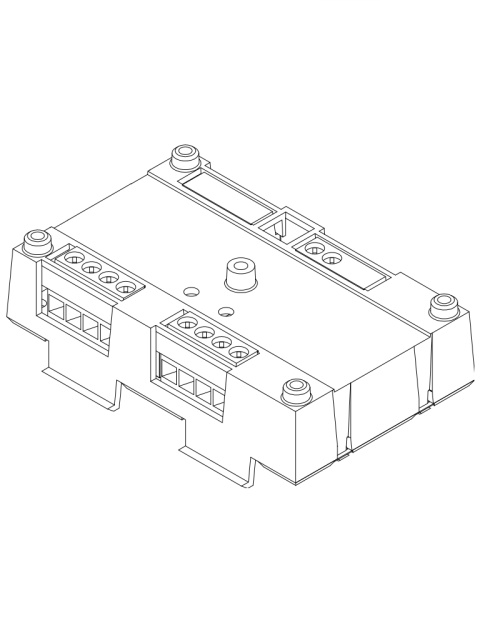

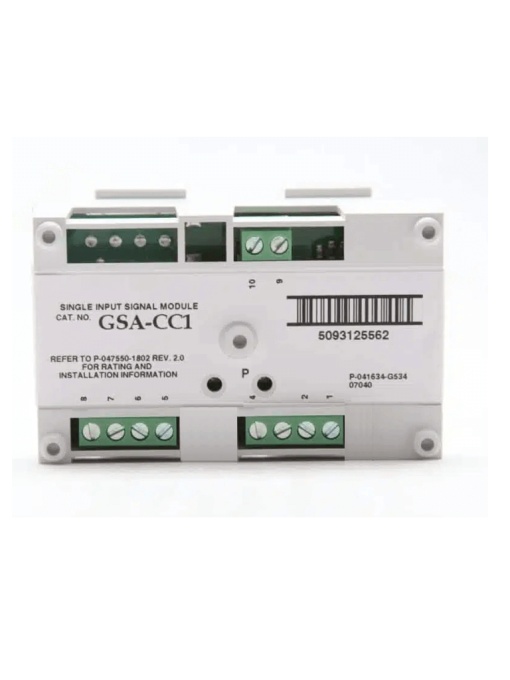

GSA-CC1 Single Input Signal Module (Standard Mount) - UL/ULC Listed

Los módulos de señal de entrada única GSA-CC1/MCC1 y los módulos de señal de entrada doble GSA-CC2/MCC2 son parte del sistema Signature Series de Kidde. Son dispositivos analógicos direccionables inteligentes que se utilizan para conectar, previa orden del controlador de bucle, señales supervisadas de Clase B o circuitos telefónicos a sus respectivas entradas de alimentación. Las entradas de alimentación pueden ser polarizadas de 24 Vcc para operar aparatos de señales audibles y visibles o de 25 y 70 VRMS para operar parlantes de audio de evacuación y teléfonos de bomberos.

El funcionamiento real de GSA-CC1/MCC1 y GSA-CC2/MCC2 está determinado por el “código de personalidad” seleccionado por el instalador. Se descarga al módulo desde el controlador de bucle Signature durante la configuración del sistema.

El GSA-CC1 y el GSA-CC2 se montan en cajas eléctricas de dos unidades estándar de América del Norte, lo que los hace ideales para ubicaciones donde solo se requiere un módulo. Se realizan conexiones de bucle de datos y E/S independientes para cada módulo.

GSA-MCC1 y GSA-MCC2 son parte de la familia UIO de módulos enchufables Signature Series. Funcionan de manera idéntica a GSA-CC1 y GSA-CC2, pero aprovechan la flexibilidad modular y la fácil instalación que caracterizan a todos los módulos UIO. Hay disponibles placas base UIO de dos y seis módulos. Estos pueden acomodar elevadores individuales para cada módulo integrado, o elevadores compartidos por cualquier combinación de sus módulos UIO. Todas las conexiones de cableado se realizan a bloques de terminales en la placa base. Los conjuntos UIO se pueden montar en gabinetes Kidde.

Características

• Selección de entrada simple (elevador)
• Generador de tonos de llamada
• Montaje enchufable (UIO) o estándar de 2 unidades
• Mapeo automático de dispositivos
• Direccionamiento electrónico
• Dispositivo inteligente con microprocesador
• Detección de falla a tierra por dirección

Funciones

El sistema direccionable analógico inteligente Signature Series de Kidde es una familia completa de detectores multisensor y bases de montaje, módulos de entrada y salida multifunción, paneles de control de red y fuera de red, y herramientas de mantenimiento y servicio fáciles de usar. La información analógica de los equipos conectados a dispositivos Signature se recopila y convierte en señales digitales. Un microprocesador integrado en cada dispositivo Signature mide y analiza la señal y decide si se activa o no una alarma. El microprocesador de cada dispositivo Signature proporciona cuatro beneficios adicionales: autodiagnóstico y registro histórico, mapeo automático de dispositivos, operación independiente y comunicación rápida y estable.

Autodiagnóstico y registro histórico: cada dispositivo Signature Series ejecuta constantemente autoverificaciones para proporcionar información de mantenimiento importante. Los resultados de la autocomprobación se actualizan automáticamente y se almacenan permanentemente en su memoria no volátil. Se puede acceder a esta información para su revisión en cualquier momento en el panel de control, la PC o utilizando la herramienta de servicio/programa de firma SIGA-PRO. La información almacenada en la memoria del dispositivo incluye:

• Número de serie, dirección y tipo del dispositivo
• Hora y fecha de la última alarma
• Código de problema más reciente registrado por el detector: se pueden usar 32 códigos de problema posibles para diagnosticar fallas.

Mapeo automático de dispositivos: el controlador de datos de Signature (SDC) aprende dónde está instalada la dirección del número de serie de cada dispositivo en relación con otros dispositivos en el circuito. El SDC mantiene un mapa de todos los dispositivos Signature Series conectados a él. El programa de entrada de datos Signature Series también utiliza la función de mapeo. Con menús interactivos y soporte gráfico, se pueden examinar los circuitos cableados entre cada dispositivo. La información del diseño o del dibujo "tal como está construido" que muestra el cableado derivado (T-taps), los tipos de dispositivos y su dirección se almacenan en el disco para imprimir en copia impresa. Esto elimina el misterio de la instalación. La preparación de planos de obra es rápida y eficiente.

El mapeo de dispositivos permite el controlador de datos de Signature descubra:

• Direcciones de dispositivos adicionales inesperadas
• Direcciones de dispositivos faltantes
• Cambios en el cableado del circuito.

La mayoría de los módulos Signature utilizan un código de personalidad seleccionado por el instalador para determinar su función real. Los códigos de personalidad se descargan del SDC durante la configuración del sistema y se indican durante el mapeo del dispositivo.

Instalación

GSA-CC1 y GSA-CC2: Se montan en cajas norteamericanas de dos unidades de 2-1/2 pulgadas (64 mm) de profundidad y cajas cuadradas de 1-1/2 pulgadas (38 mm) de profundidad y 4 pulgadas con cubiertas de dos unidades y placas de montaje GSA-MP. Los terminales son adecuados para cables de tamaño #12 a #18 AWG (2,5 mm2 a 0,75 mm2).

Cableado

Los módulos aceptarán tamaños de cables #18 AWG (0,75 mm2), #16 (1,0 mm2), #14 AWG (1,50 mm2) y #12 (2,5 mm2).

Nota: Se prefieren los tamaños #16 AWG (1,0 mm2) y #18 AWG (0,75 mm2) para facilitar la instalación. Consulte la hoja del catálogo del Signature Loop Controller para obtener especificaciones detalladas de los requisitos de cableado.

Incluye

• 1 Módulo GSA-CC1
• 1 Placa
• 1 Tornillería
• 1 Resistencia
• 1 Manual de usuario

Especificaciones

Descripción: Módulo de señal de entrada única (elevador)

Código de tipo: 50 (configurado de fábrica) Hay dos subtipos (códigos de personalidad) disponibles

Requisitos de dirección: Utiliza una dirección de módulo

Terminaciones de cableado: Adecuado para AWG # 12 a # 18 (2.5 mm² a 0.75 mm²)

Montaje: Cajas norteamericanas de dos unidades de 2½ pulgadas (64 mm) de profundidad y cajas cuadradas de 4 pulgadas de 1½ pulgadas (38 mm) de profundidad con cubiertas de 2 unidades y placas de montaje GSA-MP

Corriente de funcionamiento:

• En espera = 223 µA;
• Activado = 100 µA

Voltaje de funcionamiento: 15,2 a 19,95 V CC (19 V CC nominal)

Clasificación de salida:

• 24 V CC = 2 amperios
• Audio de 25 V = 50 vatios
• Audio de 70 V = 35 vatios

Construcción: Polímero de ingeniería de alto impacto

Entorno operativo y de almacenamiento:

• Temperatura de funcionamiento: 32°F a 120°F (0°C a 49°C)
• Temperatura de almacenamiento: -4°F a 140°F (-20°C a 60°C) Humedad: 0 a 93% RH

Operación de LED:

• LED verde integrado: parpadea cuando se realiza una encuesta
• LED rojo integrado: parpadea cuando está en alarma/activo

Compatibilidad: Usar con el controlador Signature Loop

Listados de agencias: UL, ULC, CSFM, MEA, FM
