KIDDE KID1460032 KIDDE VMSLC - Expansion de Loop / Sistemas VM / 250 Dispositivos Direccionables

Descripción

Resumen

Para Paneles KIDDE

• VM-1R

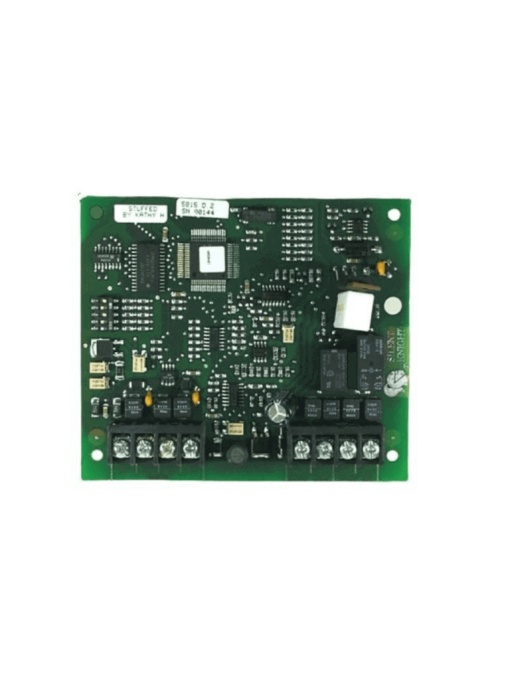

VM-SLC Módulo de expansión de bucle, 250 dispositivos direccionables en total: 125 detectores, 125 módulos.

La tarjeta de circuito de línea de señalización VM-SLC proporciona un bucle de circuito de línea de señalización de Clase B o Clase A en una placa principal VM-CPU que admite hasta 125 direcciones de detector y 125 direcciones de módulo. La tarjeta también proporciona 24 V CC reiniciables para alimentar los circuitos del detector de humo convencional de dos cables en los módulos de la serie V.

Características

• 1 bucle Clase A o Clase B
• 125 direcciones de detector
• 125 direcciones de módulo
• Alimentación a 24 V CC reseteable para detectores de humo convencionales

Incluye

1 Módulo VM-SLC Módulo de expansión de bucle, 250 dispositivos direccionables en total: 125 detectores, 125 módulos.

Especificaciones

Corriente para un segundo lazo con bucle completo de dispositivos:

• Modo de espera:120 mA a 24 V CC
• Alarma: 132 mA a 24 V CC

Circuito:

• Designación: Clase B (estilo 4), Clase A (estilo 6)
• Capacidad: 125 direcciones de detector y 125 direcciones de módulo por circuito
• Resistencia: 100 Ω máx.
• Capacitancia: 0,5 µF máx

Salida de energía de humo:

• Voltaje: 24 V CC
• Corriente: 85 mA

Salida de energía AUX:

• 24 V CC, reajustables o continuos
• 1,0 A en cada circuito, 1,0 A en total

Calibre de los cables: De 18 a 12 AWG (de 0,75 a 2,5 mm²)

Entorno operativo:

• Temperatura: De 32 a 120 °F (de 0 a 49 °C)
• Humedad relativa: De un 0 a un 93 % sin condensación

VM-SLC Módulo de expansión de bucle, 250 dispositivos direccionables en total: 125 detectores, 125 módulos.

Para Paneles KIDDE

• VM-1R
