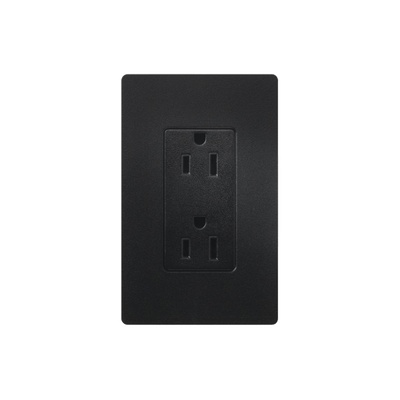

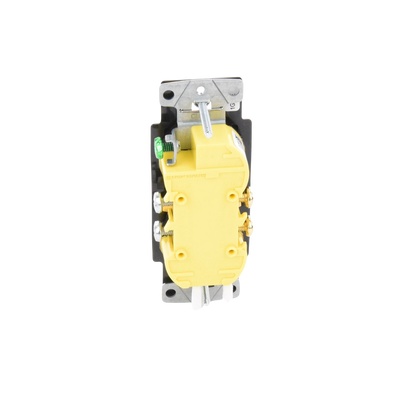

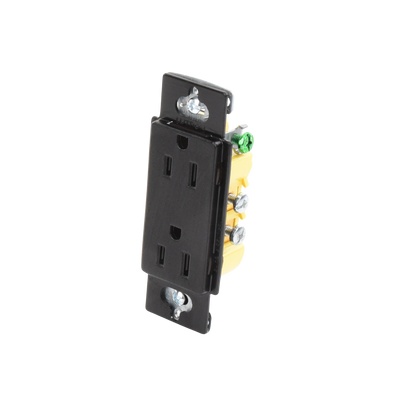

LUTRON ELECTRONICS SCR15MNL TOMACORRIENTE 15 A

Caractersticas principales

• Tomacorriente 15 A
• No incluye tapa de pared
• Modelo recomendado para tapa: SC-1-MN
• Diseo compacto para instalaciones estndar
• Compatible con sistemas elctricos residenciales
• Material resistente y duradero para uso prolongado
• Tipo de instalacin: Montaje en caja estndar de pared
• Resistente a daos por manipulacin (Tamper Resistant)

Especificaciones tcnicas

• Tensin: 125 V 60 Hz
• Corriente: 15 A
• Capacidad de conexin: Hasta dos conductores 14 AWG a 10 AWG
• Conductores compatibles: Slidos o de alivio
• Tipo de cableado: Cobre solamente
• Instalacin: Capaz de conexin lateral o posterior
• Temperatura operacin: 32 F a 104 F (0 C a 40 C)
• Humedad mxima: 90% sin condensacin

Compatibilidad y montaje

• Compatible con placas de la serie New Architectural
• Compatible con placas Palladiom y GRAFIK T
• Dimensiones: 4.7 (119 mm) de alto x 2.8 (71 mm) de ancho
• Profundidad: 0.9 (23 mm)
• Conexin para cableado independiente (Split feed installation)
• Conexin tipo horquilla (Fork terminal) compatible
• Instalacin interior solamente
• Conforme a normas UL498

Diagrama de conexiones

Conexin bsica:

• Lnea/Hot: Terminal de cobre
• Neutro: Terminal plateado
• Tierra: Conexin de tierra

Informacin de pedidos

Para pedidos use el siguiente formato:

• Modelo: LTR-F15-TR-XX (donde XX es el cdigo de color)
• Cdigos de color: Ver tabla de colores en pgina de especificaciones
• Accesorios: Tapa de pared SC-1-MN (no incluida)

Notas importantes

• Las placas metlicas requieren el uso de tomacorrientes negros
• Las placas de vidrio requieren tomacorrientes blanco brillante
• Los acabados mate vienen en el mismo color que la placa
• Para instalaciones mltiples use kit de placas LWT-U-XX-XX
• Las placas metlicas no estn disponibles para GRAFIK T RF CL Hybrid Keypads

Recomendaciones de instalacin

• Verificar compatibilidad con sistema elctrico antes de instalar
• Desconectar corriente antes de realizar instalacin
• Seguir cdigos elctricos locales y nacionales
• Verificar polaridad correcta durante la conexin
• Para instalacin mltiple utilizar kit de montaje adecuado
