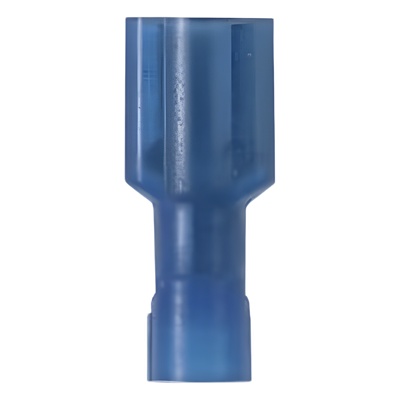

PANDUIT DNF14-250FI-L Terminal de Desconexion Hembra Pan-Term? a 90º Color Azul Nylon para cable 14-16 AWG 0.250 x 0.032 " (6.3 x 0.8mm)
Descripción
DNF14-250FI-L PANDUIT Terminal de Desconexión Hembra Pan-Term? a 90º Color Azul Nylon para cable 14-16 AWG 0.250 x 0.032 " (6.3 x 0.8mm)
Especificaciones
| Tipo de terminal de desconexión | Terminal de desconexión hembra |
| Material de aislamiento | Nylon |
| Tipo de aislamiento | Aislamiento total |
| Tamaño máximo de conductor de cobre (AWG STR) | 14 |
| Tamaño máximo de conductor de cobre (AWG) | N.º 14 |
| Tamaño mínimo de conductor de cobre (AWG STR) | 16 |
| Tamaño mínimo de conductor de cobre (AWG) | N.º 16 |
| Tamaño máximo de cable (AWG) | 14 |
| Tamaño mínimo de cable (AWG) | N.º 16 |
| Longitud de la banda del cable (in) | 01/09/1932 |
| Longitud de la banda del cable (mm) | 7.1 |
| Tamaño de lengüeta (in) | 0.250 x 0.032 |
| Tamaño de lengüeta (mm) | 6.3 x 0.8 |
| Cumple las normas | Listado UL 310; listado UL 20H3 E78522; certificado por CSA LR31212 C22.2 n.º 153 |
| Tensión máxima (V) | 600 |
| Material de base | Latón |
| Acabado/recubrimiento | Estañado |
| Código de color | Azul |
| Tipo de tambor | Acceso tipo embudo |
| Grado de inflamabilidad | UL94-HB |
| Diámetro de aislamiento (in) | 0.16 |
| Diámetro de aislamiento (mm) | 4.1 |
| Temperatura máxima de funcionamiento (°C) | 221 |
| Temperatura máxima de funcionamiento (°F) | 105 |
| Submarca | Pan-Term™ |
| Tamaño máximo de conductor en sistema métrico (mm²) | 2.5 |
| Tamaño mínimo de conductor en sistema métrico (mm²) | 1.5 |
| Diámetro máximo de aislamiento de cable (in) | 0.16 |
| Diámetro máximo de aislamiento de cable (mm) | 4.1 |
| Longitud total (in) | 0.94 |
| Longitud total (mm) | 23.9 |
| Profundidad total (in) | 0.94 |
| Anchura total (in) | 0.36 |
| Anchura total (mm) | 9.1 |
| Altura total (in) | 0.24 |
| Altura total (mm) | 6.1 |
| Grosor total (in) | 0.24 |
| Grosor total (mm) | 6.1 |
| Ángulo de lengüeta | Recto |
| Tipo de unión | Soldado con funda |
| Tipo de empaque | Botella |
| Tipo de producto | Desconexión |
| Para usar con | CT-1525 CT-2300/ST (CD-525) CT-2500/L (CT-2525CH) UP14ZLW (CD-525) |
| Tamaño de conductor de cobre (AWG) | 14 |
| Tensión máxima (kV) | 0.6 |
| Caracts. pza. | • El terminal de desconexión puede insertarse en el terminal macho y extraerse de él sin usar herramientas a fin de reducir el costo de instalación • El diseño completamente aislado proporciona protección contra cortocircuitos eléctricos • El tope del cable interno asegura la longitud adecuada de inserción dentro del tambor de terminación lo que proporciona una conexión de mayor calidad • Diseño de tambor con diámetros externos más grandes para su uso con herramientas manuales más comunes • Inflamabilidad UL UL 94V-2/HB temperatura máxima de aislamiento de 221°F (105°C) • Clasificación UL y CSA hasta 600 V según UL 310 |
| Tipo de terminal de desconexión | Terminal de desconexión hembra |
| Material de aislamiento | Nylon |
| Tipo de aislamiento | Aislamiento total |
| Tamaño máximo de conductor de cobre (AWG STR) | 14 |
| Tamaño máximo de conductor de cobre (AWG) | N.º 14 |
| Tamaño mínimo de conductor de cobre (AWG STR) | 16 |
| Tamaño mínimo de conductor de cobre (AWG) | N.º 16 |
| Tamaño máximo de cable (AWG) | N.º 14 |
| Tamaño mínimo de cable (AWG) | N.º 16 |
| Longitud de la banda del cable (in) | 01/09/1932 |
| Longitud de la banda del cable (mm) | 7.1 |
| Tamaño de lengüeta (in) | 0 250 x 0 032 |
| Tamaño de lengüeta (mm) | 6 3 x 0 8 |
| Cumple las normas | Listado UL 310 listado UL 20H3 E78522; certificado por CSA LR31212 C22.2 n.º 153 |
| Tensión máxima (V) | 600 |
| Material de base | Latón |
| Acabado/recubrimiento | Estañado |
| Código de color | Azul |
| Tipo de tambor | Embudo |
| Grado de inflamabilidad | UL94-HB |
| Diámetro de aislamiento (in) | 0.16 |
| Diámetro de aislamiento (mm) | 4.1 |
| Temperatura máxima de funcionamiento (°C) | 221 |
| Temperatura máxima de funcionamiento (°F) | 105 |
| Submarca | Pan-Term™ |
| Tamaño máximo de conductor en sistema métrico (mm²) | 2.5 |
| Tamaño mínimo de conductor en sistema métrico (mm²) | 1.5 |
| Diámetro máximo de aislamiento de cable (in) | 0.16 |
| Diámetro máximo de aislamiento de cable (mm) | 4.1 |
| Longitud total (in) | 0.94 |
| Longitud total (mm) | 23.9 |
| Profundidad total (in) | 0.94 |
| Anchura total (in) | 0.36 |
| Anchura total (mm) | 9.1 |
| Altura total (in) | 0.24 |
| Altura total (mm) | 6.1 |
| Grosor total (in) | 0.24 |
| Grosor total (mm) | 6.1 |
| Ángulo de lengüeta | Recto |
| Tipo de unión | Butted with Sleeve |
| Tipo de empaque | Botella |
| Tipo de producto | Desconexión |
| Para usar con | CT-1525 CT-2300/ST (CD-525) CT-2500/L (CT-2525CH) UP14ZLW (CD-525) |
| Tamaño de conductor de cobre (AWG) | 14 |
| Tensión máxima (kV) | 0.6 |
| Caracts. pza. | • El terminal de desconexión puede insertarse en el terminal macho y extraerse de él sin usar herramientas a fin de reducir el costo de instalación • El diseño completamente aislado proporciona protección contra cortocircuitos eléctricos • El tope del cable interno asegura la longitud adecuada de inserción dentro del tambor de terminación lo que proporciona una conexión de mayor calidad • Diseño de tambor con diámetros externos más grandes para su uso con herramientas manuales más comunes • Inflamabilidad UL UL 94V-2/HB temperatura máxima de aislamiento de 221°F (105°C) • Clasificación UL y CSA hasta 600 V según UL 310 |
