PLANET MG-115A Gateway Modbus 1 Puerto RS232/422/485 / Conversión Modbus TCP/RTU/ASCII / 1 Puerto 100BASE-FX SFP / Gestión Web y Telnet / Modos Maestro y Esclavo / Hasta 32 Conexiones TCP / Carcasa Metálica / Instalación Riel DIN o Pared / -
Descripción
PLANET modelo: MG-110 / MG-115A

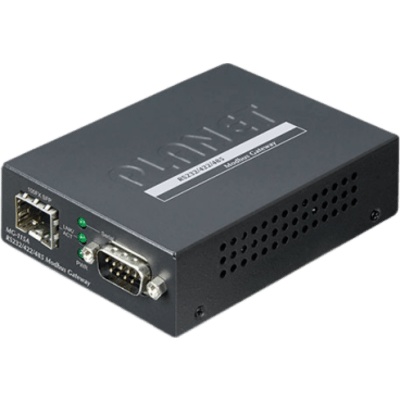

La serie PLANET MG-11x es un gateway Modbus de 1 puerto RS232/422/485 diseñado para la integración de redes industriales, permitiendo la conversión entre los protocolos Modbus TCP, Modbus RTU y Modbus ASCII. Este dispositivo actúa como un puente de conversión entre equipos con interfaz serie (RS232/422/485) y redes Ethernet basadas en Modbus TCP/IP, facilitando la comunicación entre sistemas SCADA, HMI y controladores industriales. Con soporte para modos Maestro y Esclavo RTU/ASCII, el MG-11x puede gestionar hasta 32 conexiones TCP simultáneas en cada modo, ofreciendo una solución flexible para la automatización industrial. Su diseño compacto en carcasa metálica permite instalación en riel DIN, montaje en pared o integración en chasis de medios PLANET, con un rango de temperatura operativa de -10 a 60 °C, ideal para entornos industriales exigentes.
Características Generales
- Protocolos Soportados: Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP, DNS
- Modos de Operación: RTU Master, RTU Slave, ASCII Master, ASCII Slave
- Conexiones TCP: Modo Master soporta hasta 32 solicitudes de conexión esclava TCP; Modo Slave soporta hasta 32 conexiones master TCP
- Interfaz Serie: 1 puerto DB9 macho compatible con RS232, RS422, RS485 de 2 hilos y RS485 de 4 hilos
- Velocidad Serie: 50 bps a 921 Kbps
- Bits de Datos: 5, 6, 7, 8
- Bits de Parada: 1, 1.5, 2
- Paridad: Odd, Even, None, Space, Mark
- Control de Flujo: RTS/CTS, DTR/DSR (solo RS232), XON/XOFF
- Señales Serie: RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND; RS422: Tx+, Tx-, Rx+, Rx-, GND; RS485-4W: Tx+, Tx-, Rx+, Rx-, GND; RS485-2W: Data A(+), Data B(-), GND

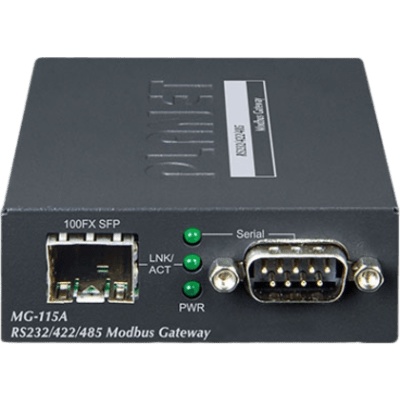

- Interfaz Ethernet (MG-115A): 1 puerto SFP para 100BASE-FX, distancia hasta 120 km (depende del módulo SFP)
- Protección ESD: 6 KV
- Gestión: Web, Telnet, Windows VCOM Utility, SNMP v1/v2c, PLANET Smart Discovery Utility, UNI-NMS
- Seguridad: Lista blanca de IP accesibles
- Alarma de Fallos: Registro del sistema / SNMP Trap
- Tiempo: NTP
- Virtual COM: Soporte para Windows XP, Server 2003, 7, Server 2008, 8 (con WinPcap), Server 2012 (con WinPcap)
- Actualización de Firmware: Vía HTTP, con respaldo y restauración de configuración

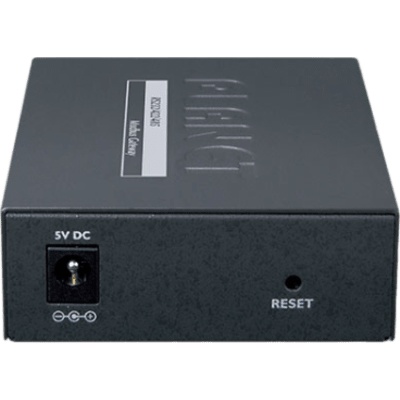

- Botón de Reset: <5 seg: reinicio del sistema; >5 seg: restauración de fábrica
- Certificaciones: FCC Parte 15 Clase A, CE Clase A
- Pruebas de Estabilidad: IEC60068-2-32 (caída libre), IEC60068-2-27 (golpe), IEC60068-2-6 (vibración)
- Estándares: IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/100BASE-FX, RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 854 Telnet, RFC 958 NTP, RFC 1908 SNMPv2c, RFC 2068 HTTP, RFC 2131 DHCP Client, EIA/TIA RS232/422/485
