RAMSEY MGA-53543 (IC340) Circuito Integrado Amplificador Linear Agilent de RF para COM3010.
- Amplifica señales de RF con una ganancia de 15.4 dB.
- Opera en un rango de frecuencia de 450 MHz a 6 GHz.
- Ofrece una figura de ruido de 1.5 dB típica y de 1.3 dB a 0.9 GHz, útil en recepción sensible.
- Alcanza un OIP3 de hasta 40 dBm (39-40 dBm) y un P-1dB de 18.6 dBm.
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El RAMSEY MGA-53543 es un circuito integrado amplificador lineal de RF de alta linealidad, con 15.4 dB de ganancia y encapsulado SOT-343. Es una opción para quien diseña o repara equipos de comunicación inalámbrica y necesita amplificar señales con poca distorsión y bajo ruido.
Qué hace este equipo
- Amplifica señales de RF con una ganancia de 15.4 dB.
- Opera en un rango de frecuencia de 450 MHz a 6 GHz.
- Ofrece una figura de ruido de 1.5 dB típica y de 1.3 dB a 0.9 GHz, útil en recepción sensible.
- Alcanza un OIP3 de hasta 40 dBm (39-40 dBm) y un P-1dB de 18.6 dBm.
- Usa tecnología enhancement mode pHEMT.
- Trabaja con 5 V DC y un consumo típico de 54 mA.

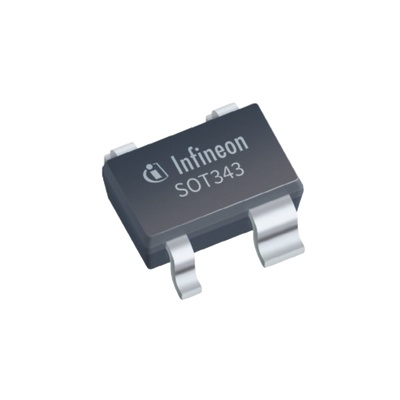

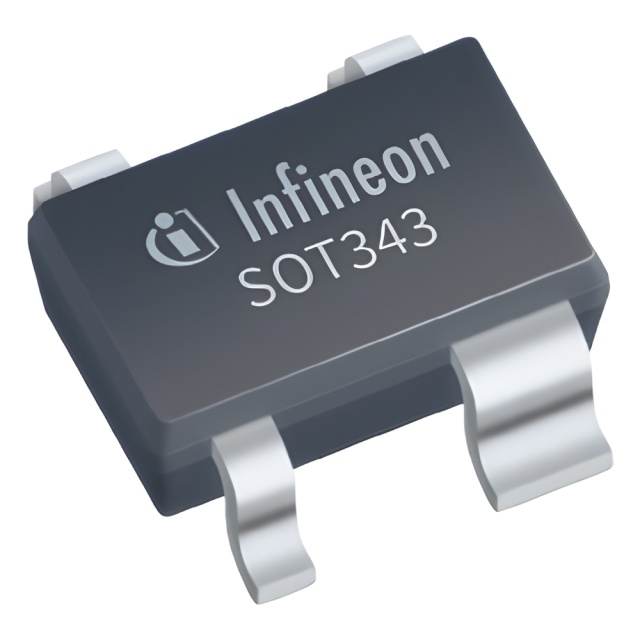

- Su encapsulado SOT-343 de 4 terminales (SC-70) favorece diseños compactos.
Cuándo conviene
Es adecuado para tarjetas de radio de estaciones base, etapas LNA de alta linealidad, sistemas WLL y redes WLAN, o en general para comunicaciones entre 450 MHz y 6 GHz. Se usa sobre todo en diseños donde el espacio en la tarjeta es limitado y se busca preservar la calidad de la señal recibida.
Antes de comprar
- Verifica que tu diseño disponga de alimentación de 5 V DC y que soporte el consumo típico de 54 mA.
- Revisa que tu tarjeta sea compatible con el encapsulado SOT-343 de 4 terminales, y que tu frecuencia de trabajo esté dentro del rango indicado.
- Se trata de un componente: su desempeño depende del diseño del circuito impreso y de las redes de acoplamiento y polarización, que se resuelven aparte.
- Si tienes dudas sobre instalación, uso en tu proyecto o facturación, consulta a CJP Telecom antes de pedir.
Preguntas frecuentes
¿Para qué sirve el MGA-53543?
Sirve para amplificar señales de RF con baja distorsión y bajo ruido, por ejemplo en radios de estaciones base, WLAN y WLL.
¿Qué rango de frecuencia cubre?
La información del fabricante indica de 450 MHz a 6 GHz. El nombre del proveedor menciona 0.9-6 GHz, así que conviene confirmar con CJP Telecom el rango que necesitas.
¿Qué incluye la compra?
Los datos disponibles no detallan el contenido ni la presentación del empaque. Conviene confirmarlo con CJP Telecom.
¿Qué necesito aparte para usarlo?
Necesitas una tarjeta diseñada para este encapsulado y una fuente de 5 V DC. Los demás componentes dependen de tu diseño, y los datos disponibles no especifican compatibilidades con otros equipos.
