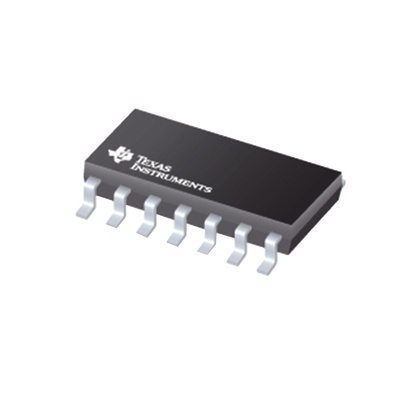

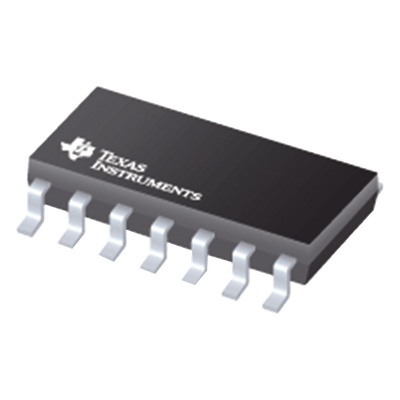

RAMSEY LMC-6494 Circuito Integrado (IC109) FET Quad OpAmp para RAMSEY COM3010 (SO-14).
Descripción
Circuito integrado quad operacional con tecnología FET que integra cuatro amplificadores operacionales en un encapsulado compacto SO-14. Diseñado para aplicaciones que demandan bajo ruido, alta precisión y rendimiento estable en entornos de temperatura extrema. Su arquitectura FET minimiza la corriente de polarización de entrada, resultando ideal para diseños integrados sensibles donde la fidelidad de señal es crítica. Compatible con alimentación desde 2.5V hasta 15.5V, ofrece flexibilidad en diversas topologías de circuito.
Características Principales
- Cuatro amplificadores operacionales en encapsulado SO-14
- Tecnología FET para bajo ruido y alta impedancia de entrada
- Alta precisión con offset voltage de 0.11mV típico
- Rendimiento estable en rango de temperatura -40°C a +125°C
- Configuración compacta ideal para diseños integrados
- Diseñado específicamente para equipos de comunicación profesional
Especificaciones Técnicas
Alimentación
Tensión: 2.5V a 15.5V
Corriente: 2.0-4.6mA (dependiendo de V+)
Características Eléctricas
Offset voltage: 0.11mV (típico)
Input bias current: 0.15pA (típico)
CMRR: 82dB (mínimo 63dB)
PSRR: 82dB (mínimo 63dB)
Slew rate: 0.5-1.3V/µs
Desempeño
Ganancia de voltaje: 120dB
Ancho de banda: 1.5MHz
Distorsión armónica: 0.01% (1kHz)
Corriente de salida: ±30mA
Conexión y Paquete
Tipo: SO-14
Rango térmico: -40°C a +125°C
