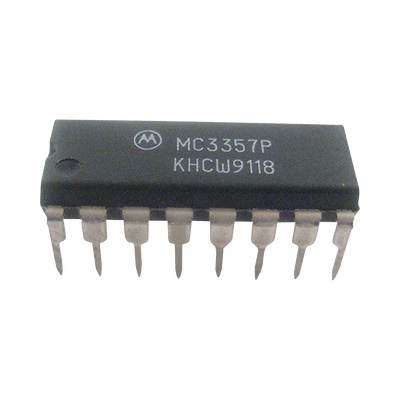

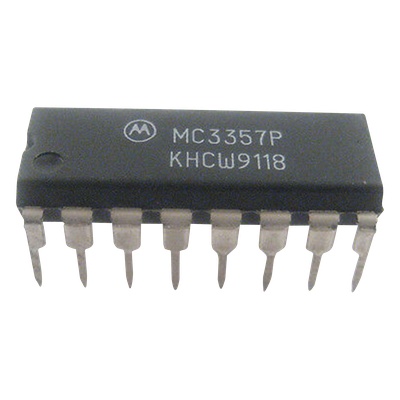

Syscom MC3357P Circuito Integrado de Baja Potencia MC3357P para Frecuencia Intermedia FM de Banda Angosta.
Descripción
MC3357P Syscom Circuito Integrado de Baja Potencia MC3357P para Frecuencia Intermedia FM de Banda Angosta.
Caractersticas Principales
- Operacin de baja potencia para mayor eficiencia
- Diseado para frecuencia intermedia FM banda angosta
- Circuito integrado compacto y eficiente
- Compatible con aplicaciones de radio FM
- Alta estabilidad trmica en condiciones variables
Especificaciones Tcnicas
- Corriente de drenaje: 3.0 mA (tpico) VCC = 6.0 Vdc
- Voltaje de entrada lmite: 5.0 mV (tpico) 3.0 dB
- Rango de voltaje de operacin: 4.0 a 8.0 Vdc
- Impedancia de salida del detector: 400
- Ganancia del filtro (10 kHz): 40-46 dB
- Tensin de alimentacin mxima: 12 Vdc
Bloques Funcionales
- Oscilador Colpitts con polarizacin interna
- Mezclador doblemente balanceado
- Amplificador limitador de 5 etapas
- Detector cuadratura FM
- Filtro activo
- Circuito de silencio (squelch)
- Control de escaneo
- Interruptor de silencio de audio
Aplicaciones Tpicas
- Receptores FM de doble conversin
- Equipos de comunicacin de voz
- Sistemas de radio de banda angosta
- Receptores de escaneo
Conexiones
- Alimentacin VCC (Pin 4)
- Tierra (Pin 2 15)
- Entrada 10.7 MHz (Pin 16)
- Salida de audio (Pin 9)
- Control de silencio (Pin 14)
- Control de escaneo (Pin 13)
Rango de Temperatura
- Operacin: 30 a 70 C
- Almacenamiento: 65 a 150 C
- Temperatura de unin: 150 C (mx)
Caractersticas del Detector
- Voltaje de salida: 3.0 Vdc
- Impedancia de salida: 400
- Voltaje de entrada: 1.0 Vp-p (mx)
Caractersticas del Mezclador
- Ganancia de conversin: 20 dB
- Resistencia de entrada: 3.3 k
- Capacitancia de entrada: 2.2 pF
Oscilador
- Tipo: Colpitts con polarizacin interna
- Conexiones: Colector (Pin 4) Base (Pin 1) Emisor (Pin 2)
- Frecuencia de operacin: 10.245 MHz
Control de Silencio
- Nivel lgico bajo: 0-0.5 Vdc
- Nivel lgico alto: 5.0 Vdc
- Histeresis: 100 mV
