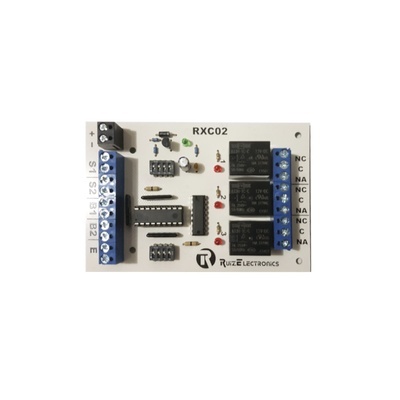

Ruiz Electronics RXC02 Tarjeta para control de Esclusas para 2 puertas con temporizador en desbloqueo y bloqueo/ entrada para boton de emergencia/ salida de emergencia/
$1,648.91
(incluye IVA)
$1,859.59
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
RXC02 Ruiz Electronics Tarjeta para control de Esclusas para 2 puertas con temporizador en desbloqueo y bloqueo/ entrada para botón de emergencia/ salida de emergencia/
<-- Seccin de caractersticas principales --><-- Seccin de modos de operacin --><-- Seccin de temporizacin -->
<-- Seccin de funcionamiento de emergencia --><-- Seccin de configuracin --><-- Separador -->
<-- Seccin de informacin adicional --><-- Seccin de video -->
Características Principales
- Controla 2 puertas con salidas de relevador
- Puertas normalmente desbloqueadas o bloqueadas según configuración
- 2 entradas para sensor de puerta (NC - Contacto seco)
- 2 entradas para interruptor tipo botón (NO - Contacto seco)
- 1 entrada para botón de emergencia (NO - Contacto seco)
- 3 salidas de relevador: 2 para control de puertas y 1 para salida de emergencia
- Temporizador de activación de espera de apertura: 0 a 30 segundos
- Temporizador de tiempo de apertura de puerta: 0 a 30 segundos
- Alimentación: 12 VCC
- Dimensiones: 10.95 x 7.2 x 2.5 cm
- NOTA: no uso con Cerraduras eléctricas.
Modos de Operación
- Puertas normalmente desbloqueadas: Al abrir una puerta la segunda se bloquea automáticamente. Para desbloquear nuevamente se requiere cerrar la puerta abierta. Se establece un tiempo entre cierre de la primera puerta y desbloqueo de la segunda (0-30 segundos). Configuración: Puente en B1 y B2.
- Puertas normalmente bloqueadas: Requiere botón para desbloquear la puerta deseada (B1/B2). Se establece tiempo entre pulsación del botón y desbloqueo (0-30 segundos) y tiempo antes de bloquear nuevamente (0-30 segundos). Selector superior para tiempo de desbloqueo selector inferior para tiempo de bloqueo.
Configuración de Temporización
Los temporizadores se configuran mediante los selectores SW1 a SW4 con una tabla de configuración predefinida:
| SW1 | SW2 | SW3 | SW4 | Tiempo (seg) |
|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 0 | 1 | 2 |
| 0 | 0 | 1 | 0 | 4 |
| 0 | 0 | 1 | 1 | 6 |
| 0 | 1 | 0 | 0 | 8 |
| 0 | 1 | 0 | 1 | 10 |
| 0 | 1 | 1 | 0 | 12 |
| 0 | 1 | 1 | 1 | 14 |
| 1 | 0 | 0 | 0 | 16 |
| 1 | 0 | 0 | 1 | 18 |
| 1 | 0 | 1 | 0 | 20 |
| 1 | 0 | 1 | 1 | 22 |
| 1 | 1 | 0 | 0 | 24 |
| 1 | 1 | 0 | 1 | 26 |
| 1 | 1 | 1 | 0 | 28 |
| 1 | 1 | 1 | 1 | 30 |
Funcionamiento de Emergencia
La tarjeta incluye una entrada de emergencia que al activarse acciona ambos relevadores para liberar las puertas. Esta entrada requiere un botón de emergencia tipo enclavado para su activación.
Configuración y Ajustes
- Selector superior: Configura el tiempo entre la pulsación del botón y el desbloqueo de la puerta (0-30 segundos)
- Selector inferior: Configura el tiempo antes de bloquear nuevamente la puerta (0-30 segundos)
- Puente B1 y B2: Habilita el modo de puertas normalmente desbloqueadas
<-- Seccin de informacin adicional -->
Información Adicional
- Garantía: 1 año
- Disponibilidad: Disponible desde Enero 2017
