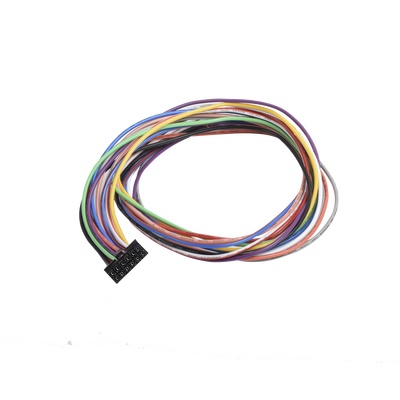

RUPTELA PRO4ARNES12PINES Arnes de alimentacion y IO compatible con modelos Tco4 y Pro4
Descripción
PRO4ARNES12PINES RUPTELA Arnes de alimentacion y IO compatible con modelos Tco4 y Pro4
<-- Seccin de caractersticas principales --> <-- Seccin de especificaciones tcnicas --> <-- Seccin de configuracin de pines -->
<-- Separador -->
Caractersticas principales
- Compatible con modelos TCO4 PRO4 y PRO43G
- Arns de 12 pines longitud de 1 metro
- Cable calibre 20 para soportar voltaje de 32V
- Rango de temperatura: -35 a 70C
- Entradas y salidas para mltiples conexiones
Especificaciones elctricas
- Voltaje: Hasta 32V DC
- Fusible: Tipo ATO 1A
- Seccin del cable: 0.5 mm (20 AWG)
Especificaciones fsicas
- Longitud: 1 metro
- Conector: 12 pines
Especificaciones ambientales
- Rango de temperatura: -35 a 70C
Compatibilidad
- FM-Tco4 HCV
- FM-Pro4
- FM-Eco4
- FM-Eco4 S
- FM-Eco4 light
- FM-Eco4 light S
Configuracin de pines
| Pin | Color | Funcin |
|---|---|---|
| 1 | Negro | Tierra |
| 2 | Rojo | Alimentacin |
| 3 | Verde/Amarillo | 1-Wire data |
| 4 | Blanco/Rojo | 1-Wire power |
| 5 | Naranja | DOUT2 |
| 6 | Morado | DOUT1 |
| 7 | Verde | AIN2 |
| 8 | Gris | AIN1 |
| 9 | Amarillo | Ignicin/DIN4 |
| 10 | Blanco | DIN3 |
| 11 | Azul | DIN2 |
| 12 | Rosa | DIN1 |
