SINCLAIR Q2222-E1 Duplexer VHF 139-165 MHz Pasa Banda-Rechazo de Banda 3 MHz de Sep. 120 W. Conectores N Hembra.
Descripción

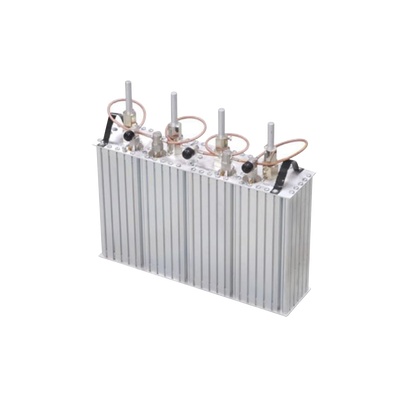

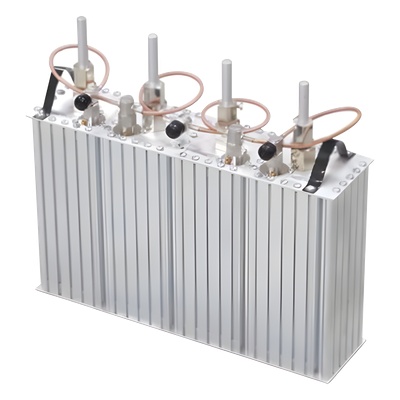

Duplexer VHF diseñado para operación en banda de 139-165 MHz con arquitectura Pasa Banda-Rechazo de Banda y separación mínima de 3 MHz entre canales. Incorpora filtros de 1/4 de onda con 4 cavidades de 4 pulgadas de diámetro que minimizan interferencias, intermodulación y desensibilización del receptor. Su diseño compacto representa la mitad del tamaño del modelo anterior, optimizando espacio en instalaciones de telecomunicaciones críticas.
Características Principales
- Filtros pasa banda de 1/4 de onda reducen interferencias, intermodulación y desensibilización
- Elimina radiación de espurias para operación limpia
- Conductores internos de cobre/bronce con baño de plata para máxima eficiencia
- Diseño compacto, 50% del tamaño del modelo Q2220E
- Montaje en rack de 19 pulgadas estándar
- Recomendado para áreas de alta interferencia electromagnética
Especificaciones Eléctricas
Rango de Frecuencia
139-165 MHz
VSWR (Máx)
1.5:1
Pérdida por Inserción (Máx)
0.8 dB (TX a ANT) / 0.8 dB (RX a ANT)
Impedancia
50 Ω
Potencia Máxima
120 W
Separación de Frecuencias (Mín)
3.0 MHz
Aislamiento (Mín)
75 dB
Especificaciones Mecánicas
Conectores
N Hembra
Dimensiones (Ancho x Profundidad x Alto)
19' (483 mm) x 17' (432 mm) x 4.17' (106 mm)
Peso
18 lbs (8.17 kg)
Peso de Envío
25 lbs (11.35 kg)
Detalles de Construcción
Cavidades
4 cavidades de 4' (101.6 mm) de diámetro
Conductores Internos
Cobre/bronce con baño de plata
Montaje
Rack 19' estándar
