Syscom HB36 Sistema de Anclaje Tipo Perno para Torres TBX24 TBX32 TBX40 TBX48 GTBX32 GTBX40 y GTBX48.
Descripción
HB36 Syscom Sistema de Anclaje Tipo Perno para Torres TBX24 TBX32 TBX40 TBX48 GTBX32 GTBX40 y GTBX48.
<-- Seccin de caractersticas principales --> <-- Seccin de dimensiones --> <-- Seccin de especificaciones de anclaje --> <-- Seccin de instalacin --> <-- Imagen del producto -->
<-- Separador -->
<-- Seccin de contacto -->
Caractersticas Generales
- Diseo de bridas cruzadas (X Brace) para mayor resistencia
- Bridas remachadas en el centro y extremos
- Construccin completamente remachada
- Mayor ancho y peso en la base para estabilidad
- Pierna con canal corrugado para mayor resistencia
- Material: Acero al carbono
- Pre-galvanizado para mayor durabilidad
Especificaciones Tcnicas
- Modelo compatible: Torres TBX24 TBX32 TBX40 TBX48 GTBX24 GTBX32 GTBX40 y GTBX48

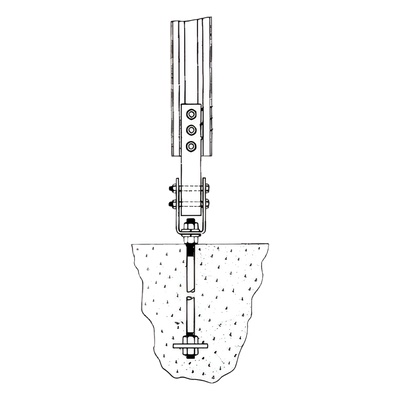

- Tipo: Sistema de anclaje tipo perno
- Componentes: Pernos tuercas arandelas y placas de anclaje
- Base compatible: Base de concreto con pernos de anclaje
- Dimetro de pernos: 3/4 (secciones 3-6) 1 (secciones 7-8)
- Longitud de pernos: 20 (secciones 3-6) 30 (secciones 7-8)
- Placas de apoyo: 3/8 x 3 x 3 (secciones 3-6) 3/8 x 3.5 x 3.5 (secciones 7-8)
Configuracin Base HB36
- Tubo base: 1 1/2 STD
- Yoke: HBY1
- Pernos: 6 x 9/16 x 3
- Tuercas: 12 x 9/16 12 x 3/4
- Arandelas: 6 x 3/4
- Placas: 3 x BP13 (3/8 x 3 x 3 )
- Pernos de anclaje: 3 x 3/4 x 20
Dimensiones Base HB36
- Altura: 36 (3 pies)
- Distancia entre pernos (W): 3 6
- Profundidad (X): 1 9
- Proyeccin mxima: 2 5/8
- Volumen concreto: 1.8 yardas
Requisitos de Instalacin
- Concreto: Mnimo 3000 PSI
- Varillas de refuerzo: ASTM A-615 Grado 40
- Eliminar formas antes de rellenar
- Reforzar para control de temperatura y contraccin
- Prohibida la soldadura en refuerzos y anclajes
Especificaciones de Anclaje
- Secciones 3-6: 3 pernos de 3/4 x 20
- Secciones 7-8: 3 pernos de 1 x 30
- Dimetro mnimo tubo base: 1 1/2
- Distancia entre pernos: 3 6 (secciones 3-6) 5 9 (seccin 8)
- Proyeccin mxima: 2 5/8 (secciones 3-6) 3 1/4 (secciones 7-8)
Componentes Incluidos
- 1 tubo base HBC1 (1 1/2 STD)
- 1 tubo base HBL1 (1 1/2 STD)
- 1 tubo base HBR1 (1 1/2 STD)
- 3 yokes HBY1
- 3 pernos de anclaje AB20 (3/4 x 20 )
- 6 arandelas divididas W34 (3/4 )
- 12 tuercas hexagonales N34 (3/4 )
- 12 tuercas hexagonales N916 (9/16 )
- 3 placas de apoyo BP13 (3/8 x 3 x 3 )
- 6 pernos B91612 (9/16 x 3 1/2 )
Recomendaciones de Instalacin
- Instalar en superficie plana para mayor seguridad
- Verificar que no haya daos por transporte
- Reemplazar remaches daados con tornillos de mquina con tuerca y arandela
- Extrema precaucin al instalar TBX7 en TBX8 (sin remache de tope)
- Utilizar solo una persona en la torre a la vez
- No instalar cerca de lneas elctricas
- Todas las instalaciones deben estar a tierra segn normas locales y nacionales
- Inspeccin semestral por personal calificado
Accesorios Compatibles
- MK2: Kit de hardware para mstil con poste de rotor
- TC: Abrazadera para mstil pesado
- SM: Montaje lateral (28 -40 ) con mstil de 4
- SK1-SK3: Kits de escalones adicionales
- ACP: Paneles antiescalada
- TP1A-TP3A: Placas superiores
- RP1A-RP3A: Placas de rotor
<-- Seccin de contacto -->
Thomas Shelby & Company Inc.
309 South Park Drive
St. Marys Ohio 45885
Telfono: 419.394.3377
Fax: 419.394.4815
Correo: salesthomasshelby.com
Web: www.tbxtower.com
Fabricado en Estados Unidos
