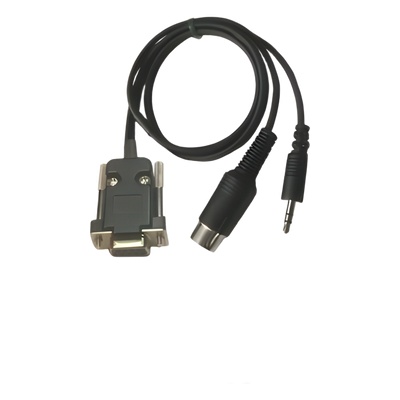

Syscom IRR-15S Arnes para conexion con radio ICOM ICF121/221 (conector 11 pines) a tarjeta ECHOR100 o DM3.
Descripción
IRR-15S Syscom Arnés para conexión con radio ICOM ICF121/221 (conector 11 pines) a tarjeta ECHOR100 o DM3.
Descripcin
Arns para conexin entre radios mviles ICOM y sistemas simplex como ECHO-R100 y EDM-3. Interfaz de conexin entre dispositivos con conector J-5 de accesorios y conector DB-15.
Asignacin de Pines
- 1. Rojo: VCC (pines 1 y 2)
- 2. Amarillo: Tono (pin 4)
- 3. Naranja: COR (pin 6)
- 7. Verde: Audio RX (DISC) (pin 8)
- 9. Azul: Audio TX (MIC) (pin 5)
- 10. Negro: Tierra (pines 9 al 15) (Malla)
- 11. Blanco: PTT (pin 7)
- NC: (pin 3)
- Resistencia: 100K W (pines 1 y 6)
Pin Assignment
- 1. Red: VCC (pins 1 and 2)
- 2. Yellow: Tone (pin 4)
- 3. Orange: COR (pin 6)
- 7. Green: RX Audio (DISC) (pin 8)
- 9. Blue: TX Audio (MIC) (pin 5)
- 10. Black: Ground (pins 9 to 15) (Foil)
- 11. White: PTT (pin 7)
- NC: (pin 3)
- Resistor: 100K W (pins 1 and 6)
