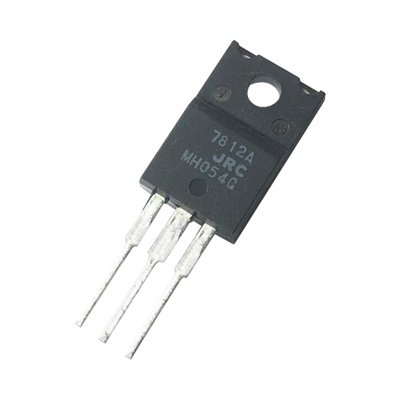

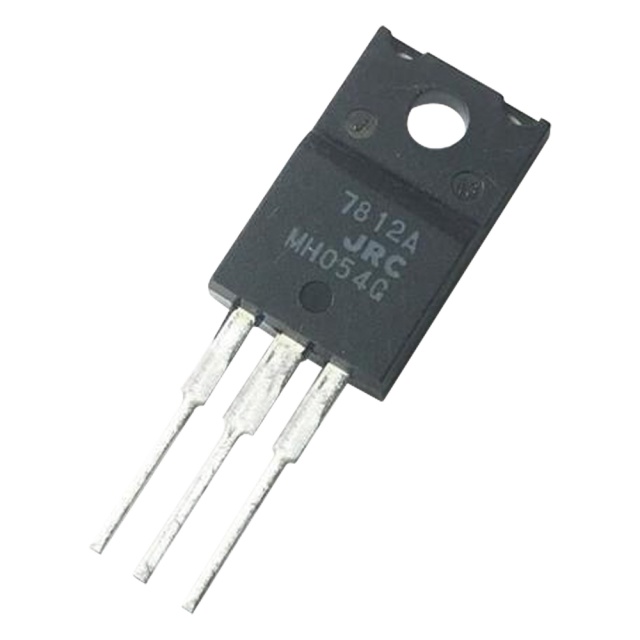

Syscom NJM-7812-FA-ND Transistor Regulador de 12 Vcc 1.5 Amp. TO-220-3
$18.58
(incluye IVA)
$20.18
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
NJM-7812-FA-ND Syscom Transistor Regulador de 12 Vcc 1.5 Amp. TO-220-3
Caractersticas Principales
- Regulacin precisa de 12 VCC
- Corriente mxima de salida de 1.5 A
- Encapsulado TO-220-3 para disipacin trmica eficiente
- Proteccin interna contra cortocircuitos
- Proteccin trmica contra sobrecalentamiento
- Compensacin de rea segura integrada
- Diseado para aplicaciones de potencia media
Especificaciones Tcnicas
- Tensin de entrada mxima: 35 V
- Rango de temperatura de almacenamiento: -40 a 150 C
- Rango de temperatura de operacin: -40 a 85 C
- Temperatura de unin operativa: -40 a 150 C
- Disipacin de potencia (TO-220F): 16W (a 70C)
- Corriente de entrada tpica: 4.3 mA (sin carga)
- Coeficiente trmico de tensin de salida: -1.2 mV/C
- Rechazo de rizado: 61 dB (tpico)
- Ruido de salida: 75 V (10Hz a 100kHz)
Tensin de Salida
- VIN = 19V IO = 0.5A: 11.5V a 12.5V
- Variacin con carga: 25 mV (0.005 a 1.5A)
- Variacin con tensin de entrada: 10 mV (14.5 a 30V)
Protecciones
- Limitacin interna de corriente
- Proteccin contra sobrecalentamiento
- Compensacin de rea segura
Condiciones Mximas
- Tensin de entrada: 35V
- Temperatura de almacenamiento: -40 a 150C
- Temperatura de operacin: -40 a 85C
- Temperatura de unin: -40 a 150C
- Disipacin de potencia: 16W (TO-220F 70C)
Rendimiento
- Rechazo de rizado: 61 dB (tpico)
- Ruido de salida: 75 V (10Hz a 100kHz)
- Estabilidad: Requiere capacitor de salida de 0.1F
- Capacidad de carga: Hasta 1.5A con disipador adecuado
Aplicaciones Tpicas
- Regulacin de tensin en fuentes de alimentacin
- Alimentacin de circuitos digitales y analgicos
- Fuentes de alimentacin de baja tensin
- Regulacin local en placas de circuito
- Sistemas de alimentacin de potencia media
- Aplicaciones industriales y de automatizacin
Consideraciones de Diseo
- Requiere disipador trmico para corrientes >1A
- Capacitor de entrada recomendado: 0.33F
- Capacitor de salida recomendado: 0.1F
- Conectar capacitores lo ms cerca posible al regulador
- Evitar largas trazas de alimentacin
- Considerar margen de voltaje en capacitores
- Verificar disipacin trmica en diseo final
Conexiones del Encapsulado TO-220-3
- 1 (IN): Entrada de tensin no regulada
- 2 (GND): Conexin a masa
- 3 (OUT): Salida de tensin regulada
Tecnologa
- Proceso planar epitaxial bipolar
- Construccin monoltica
- Compensacin interna de rea segura
- Proteccin contra condiciones extremas
