SYSCOM PARTS MRF-1517-T1 Transistor de Pot RF Fet Canal N 8 W 7.5 Vcc
- Entrega una potencia de salida de 8 W.
- Opera en frecuencias de hasta 520 MHz.
- Trabaja con un voltaje de 7.5 Vcc.
- Ofrece ganancia de potencia de 11 dB y eficiencia en RF del 55%.
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción

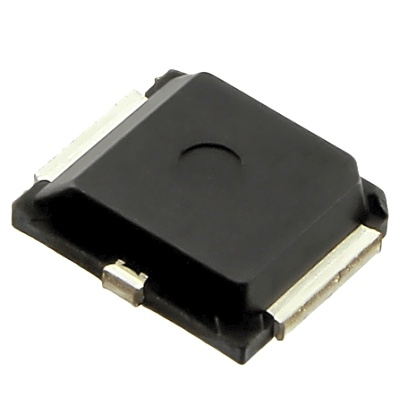

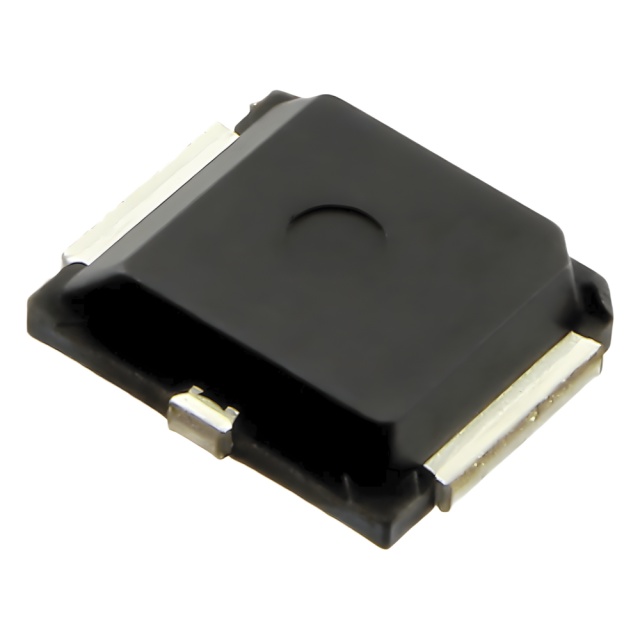

El MRF-1517-T1 de SYSCOM PARTS es un transistor de RF FET de canal N de alta potencia, en encapsulado plástico SMD. Es una opción para quien diseña, repara o produce equipos de radiofrecuencia que trabajan hasta 520 MHz con alimentación de 7.5 Vcc.
Qué hace este equipo
- Entrega una potencia de salida de 8 W.
- Opera en frecuencias de hasta 520 MHz.
- Trabaja con un voltaje de 7.5 Vcc.
- Ofrece ganancia de potencia de 11 dB y eficiencia en RF del 55%.
- Maneja condiciones de VSWR 20:1 a 9.5 Vcc, 520 MHz y 2 dB de sobremodulación.
- Presenta excelente estabilidad térmica.
- Su diseño SMD permite montaje superficial, optimizado para producción en serie.
Cuándo conviene
Este transistor está pensado para amplificadores de fuente común de gran señal en equipos FM portátiles de 7.5 V, así como para aplicaciones comerciales e industriales de banda ancha y sistemas de comunicación hasta 520 MHz. Su caracterización con parámetros de impedancia de señal grande equivalente en serie es útil cuando se necesita diseñar la red de acoplamiento del amplificador.
Antes de comprar
- Verifica que tu diseño trabaje a 7.5 Vcc y dentro de la frecuencia máxima de 520 MHz.
- Al ser un componente SMD, necesitarás una tarjeta y un proceso de soldadura para montaje superficial.
- Normalmente se requieren aparte los circuitos de polarización, acoplamiento de impedancia y disipación de calor; revisa los requisitos de tu diseño.
- Si tienes dudas sobre instalación o facturación, consulta a CJP Telecom antes de tu compra.
Preguntas frecuentes
¿Para qué sirve el MRF-1517-T1?
Sirve como transistor de potencia de RF en amplificadores de gran señal, principalmente en equipos FM portátiles de 7.5 V y aplicaciones de banda ancha hasta 520 MHz.
¿Qué tipo de montaje utiliza?
Es de encapsulado plástico SMD, para montaje superficial.
¿Qué incluye la compra?
Los datos disponibles no detallan el contenido del paquete ni la presentación, por lo que conviene confirmarlo con CJP Telecom.
¿Es compatible con cualquier radio o equipo?
No hay información de compatibilidad con equipos específicos. Sus datos eléctricos indican el tipo de aplicación, pero conviene confirmar con CJP Telecom si lo requieres como refacción de un modelo en particular.
