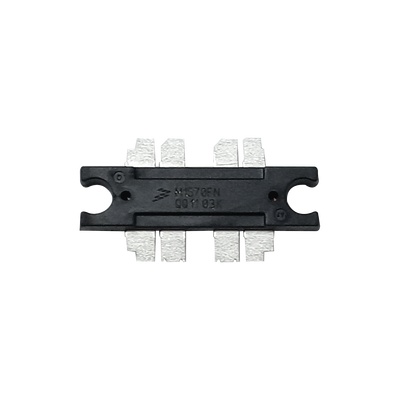

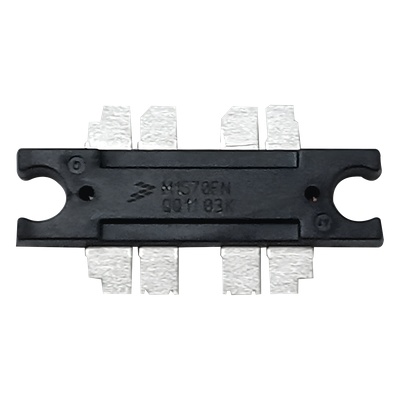

TPL COMMUNICATIONS B2114 Transistor de Potencia para PA61ACRSF (MRF1570N).
$1,435.75
(incluye IVA)
$2,404.35
Costo de envío no incluído, enviamos a todo Mexico. Sujeto a Cobertura.
Descripción
B2114 TPL COMMUNICATIONS Transistor de Potencia para PA61ACRSF (MRF1570N).
Caractersticas Principales
- Frecuencia de operacin: Hasta 470 MHz
- Potencia de salida: 70 Watts
- Tensin de alimentacin: 12.5 Vdc
- Ganancia: 11.5 dB
- Eficiencia: 60%
- Tecnologa: MOSFET de canal N lateral
- Capacidad para manejar VSWR de 20:1
- Paquete plstico capaz de 200C
- Cumple con RoHS (sufijo N para terminales libres de plomo)
Aplicaciones
- Equipos de comunicacin mvil FM
- Amplificadores de seal RF
- Equipos industriales y comerciales
- Sistemas de radiofrecuencia
Caractersticas de Diseo
- Estabilidad trmica excelente
- Parmetros de impedancia equivalente en serie
- Disponibilidad de informacin del amplificador de demostracin
- Paquete plstico TO-272-8
- Disponible en formato de cinta y carrete (500 unidades por carrete de 44 mm)
Ratings Mximos
- Voltage D-S: 0.5 a 40 Vdc
- Voltage G-S: 20 Vdc
- Disipacin: 165 W 25C
- Derating: 0.5 W/C sobre 25C
- T. Almacenamiento: -65 a 150 C
- T. Unin: 200 C
Caractersticas Trmicas
- RJC: 0.29 C/W
Proteccin ESD
- Modelo Humano: Clase 1 (Mnimo)
- Modelo Mquina: M2 (Mnimo)
- Modelo Carga Dispositivo: C2 (Mnimo)
Sensibilidad a la Humedad
- Estndar: JESD22-A113 IPC/JEDEC J-STD-020
- Nivel: 3
- Temperatura pico: 260 C
Caractersticas OFF
- IDSS: Mx 1 A (VDS = 60 Vdc VGS = 0 Vdc)
Caractersticas ON
- VGS(th): 1 a 3 Vdc (VDS = 12.5 Vdc ID = 0.8 mAdc)
- VDS(on): Mx 1 Vdc (VGS = 10 Vdc ID = 2.0 Adc)
Caractersticas Dinmicas
- Ciss: Mx 500 pF
- Coss: Mx 250 pF
- Crss: Mx 35 pF
Caractersticas RF
- Ganancia: 11.5 dB
- Eficiencia: 60%
Frecuencias de Operacin
- 135-175 MHz
- 400-470 MHz
- 450-520 MHz
Configuracin del Amplificador
- Amplificador de fuente comn
- Polarizacin de compuerta y drenaje
- Redes de entrada/salida con microstrip
- Componentes pasivos de RF
Condiciones de Prueba
- VDD = 12.5 Vdc
- IDQ = 800 mA
- Frecuencia de prueba: 470 MHz
- Pout = 70 W
- Pin = 36-38 dBm
Componentes de Prueba
- Condensadores de chip de 100 mil
- Inductores de 1 a 2 vueltas
- Resistencias de chip (1206)
- Beads de ferrita
- Microstrip de diferentes dimensiones
- Condensadores electrolticos
Condiciones Ambientales
- Temperatura de prueba: 25C
- Temperatura de almacenamiento: -65 a 150 C
- Temperatura de operacin: Hasta 200 C
