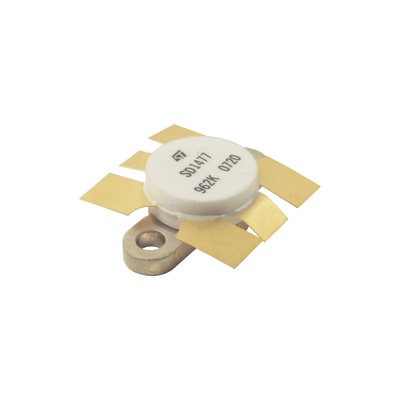

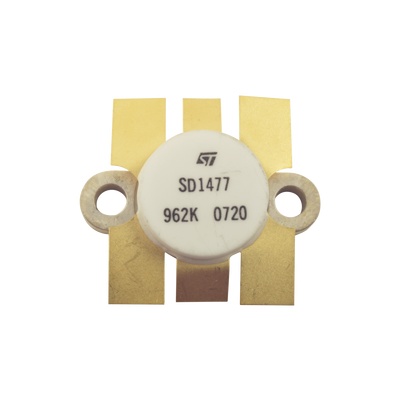

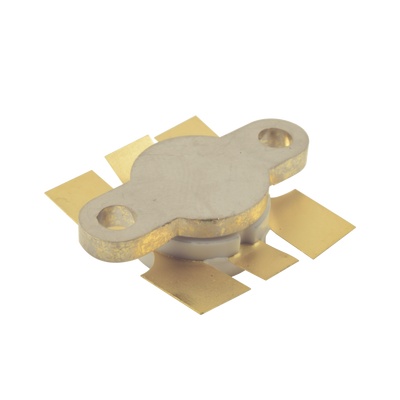

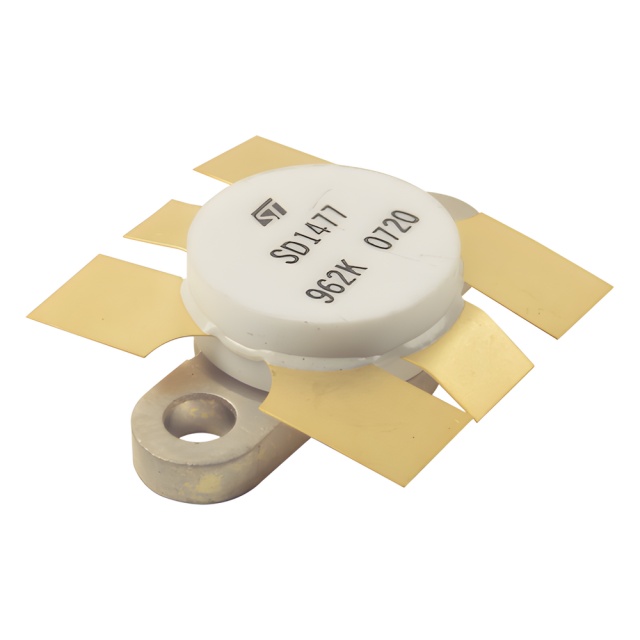

TPL COMMUNICATIONS B2-160 Transistor NPN de Silicon SD1477 175 MHz 12.5 Vcc 100 Watt.
- Entrega una potencia de salida de 100 W con una relación de ganancia de 6.0 dB.
- Opera en VHF, con frecuencia de hasta 175 MHz.
- Trabaja con voltaje de colector de 12.5 Vcc.
- Su diseño robusto busca alta eficiencia energética.
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El B2-160 de TPL COMMUNICATIONS es un transistor NPN de silicio para radiofrecuencia en la banda VHF, con operación optimizada hasta 175 MHz. Lo elige quien diseña, repara o amplía una etapa de potencia en transmisores FM o amplificadores RF y necesita una salida de 100 W a 12.5 Vcc.
Qué hace este equipo
- Entrega una potencia de salida de 100 W con una relación de ganancia de 6.0 dB.
- Opera en VHF, con frecuencia de hasta 175 MHz.
- Trabaja con voltaje de colector de 12.5 Vcc.
- Su diseño robusto busca alta eficiencia energética.
- Soporta una corriente de colector (IC) de 20 A y una disipación de potencia de 270 W.
- Tiene una resistencia térmica junto-case (RθJC) de 0.65 °C/W.
- Especifica impedancia de entrada de 1.5 - j0.9 Ω e impedancia de carga de 0.5 - j1.0 Ω para diseñar redes de adaptación.
Cuándo conviene
Conviene en el diseño o mantenimiento de sistemas de comunicación VHF, transmisores FM y amplificadores de potencia RF donde se requiere una etapa de salida de 100 W alimentada a 12.5 Vcc. Su desempeño final depende del circuito, la red de adaptación y la disipación de calor con que se implemente.
Antes de comprar
- Verifica que tu circuito trabaje a 12.5 Vcc y que los límites de VCBO (36 V), VCEO (18 V) y VEBO (4.0 V) sean adecuados para tu diseño.
- Revisa que tu red de adaptación corresponda a las impedancias de entrada y carga indicadas.
- Considera la disipación térmica: el componente maneja hasta 270 W de disipación y su temperatura de almacenamiento va de -65 a +200 °C, por lo que suele requerir un disipador adecuado aparte.
- Si tienes dudas sobre instalación o necesitas factura, consulta a CJP Telecom antes de tu compra.
Preguntas frecuentes
¿Para qué sirve el B2-160?
Sirve como transistor de potencia RF en sistemas de comunicación VHF, transmisores FM y amplificadores de potencia RF, con 100 W de salida y hasta 175 MHz.
¿Qué voltaje de alimentación usa?
Está especificado para un voltaje de colector de 12.5 Vcc.
¿Qué necesito aparte para usarlo?
Necesitas un circuito con red de adaptación acorde a las impedancias indicadas y un medio de disipación térmica. Los demás componentes dependen de tu diseño y conviene confirmarlos con CJP Telecom.
¿Es compatible con mi equipo de radio?
Los datos disponibles no indican compatibilidades con equipos específicos, por lo que conviene confirmarlo con CJP Telecom.
