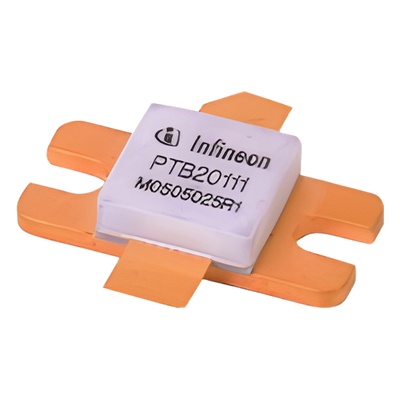

TPL COMMUNICATIONS PTB-2011-1 Modulo Amplificador de reemplazo de etapa final para 860-900 MHz 85 Watt.
Solicitar tiempo de entrega
Descripción
Módulo amplificador de etapa final NPN diseñado para sistemas de comunicación celular en la banda de 860-900 MHz. Proporciona 85 W de potencia de salida con operación en clase AB, ofreciendo un equilibrio entre linealidad y eficiencia térmica del 50%. Su configuración de emisor común permite reemplazo directo de etapas finales existentes sin rediseño de circuito. La tolerancia a desadaptación 10:1 garantiza estabilidad operativa ante variaciones de impedancia de carga, característica crítica en infraestructura de telecomunicaciones móviles.
Características Generales
- Rango de frecuencia: 860-900 MHz
- Potencia de salida: hasta 85 W
- Clase de operación: AB
- Configuración: NPN, emisor común
- Reemplazo directo para etapa final
- Diseño compacto y eficiente
Especificaciones Eléctricas
- Tensión de colector: 25 VDC
- Breakdown voltage C to E: 25-30 V
- Breakdown voltage C to B: 55-70 V
- Breakdown voltage E to B: 3.5-5 V
- DC current gain: 20-100
Especificaciones RF
- Ganancia: 8.5-9.5 dB
- Eficiencia: 50%
- Tolerancia a desadaptación: 10:1
- Impedancia: 1.7-0.8 R, -1.6 jX
Máximas Calificaciones
- VCE: 40 VDC
- VBC: 65 VDC
- VEB: 4.0 VDC
- IC: 20 ADC
Gráficos de Rendimiento
- Intermodulación vs. potencia de salida
- Eficiencia vs. potencia de salida
- Ganancia vs. frecuencia
- Potencia vs. tensión de alimentación
Aplicaciones
- Sistemas de comunicación celular
- Amplificadores de señal
