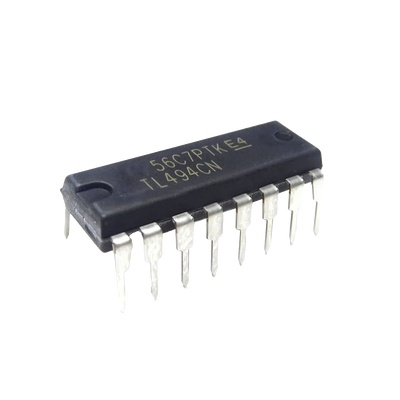

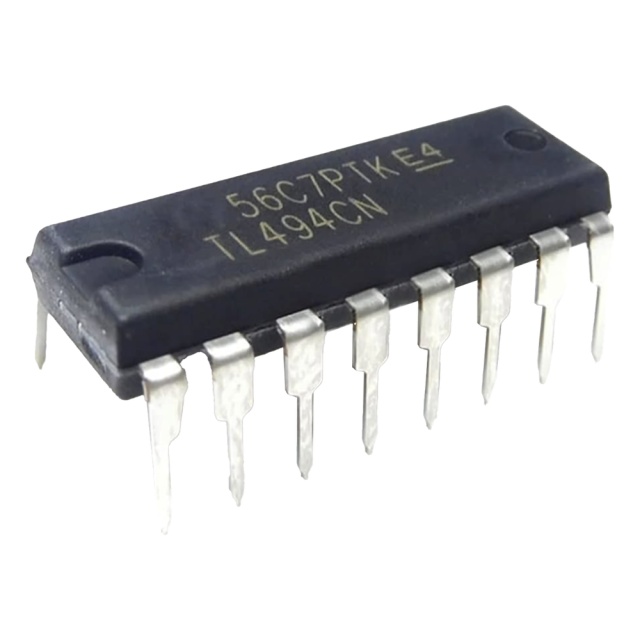

SYSCOM PARTS TL494CN Circuito de Control TL494CN ( ECG1729 ) 16 Pines.
- Controla fuentes conmutadas mediante modulación por ancho de pulsos (PWM).
- Trabaja con frecuencia de conmutación de hasta 300 kHz.
- Acepta un voltaje de entrada amplio, de 7 V a 40 V.
- Ofrece dos salidas independientes y un ciclo de trabajo máximo del 45%.
Entrega estimada
Fechas aproximadas con pago confirmado antes de las 12:00 h, de lunes a viernes. Zonas remotas pueden tardar más. Sujetas a disponibilidad y cobertura de la paquetería.
Descripción
El TL494CN de SYSCOM PARTS es un circuito integrado de control PWM en un solo chip, pensado para fuentes de alimentación conmutadas. Lo elige quien necesita armar o reparar una conversión DC-DC con un componente through-hole fácil de montar en prototipos o producción.
Qué hace este equipo
- Controla fuentes conmutadas mediante modulación por ancho de pulsos (PWM).
- Trabaja con frecuencia de conmutación de hasta 300 kHz.
- Acepta un voltaje de entrada amplio, de 7 V a 40 V.
- Ofrece dos salidas independientes y un ciclo de trabajo máximo del 45%.
- Soporta topologías Boost, Buck, Flyback, Forward y Push-Pull.
- Tiene tiempo de subida de 100 ns y de caída de 40 ns.
- Opera de -40°C a +85°C en encapsulado PDIP-16 de 4.57 mm de altura.
Cuándo conviene
Es útil cuando se diseña, se repara o se prueba una fuente conmutada y se requiere un controlador PWM con dos salidas y montaje through-hole. Su formato PDIP-16 facilita la soldadura y el uso en tarjetas de prueba, siempre que el diseño del circuito sea adecuado para sus límites eléctricos.
Antes de comprar
- Verifica que tu diseño respete el rango de 7 V a 40 V y la corriente de salida de 200 mA indicada.
- Confirma que el encapsulado PDIP-16 coincida con tu tarjeta o base, y que el ciclo de trabajo máximo del 45% sea adecuado para tu topología.
- Normalmente se necesitan componentes externos (transistores de potencia, resistencias, capacitores, etc.) según el diseño; los datos disponibles no detallan un circuito de aplicación.
- Si tienes dudas de instalación o de facturación, consulta a CJP Telecom antes de tu compra.
Preguntas frecuentes
¿Para qué sirve el TL494CN?
Sirve como controlador PWM para fuentes de alimentación conmutadas y conversión DC-DC. Admite topologías como Buck, Boost, Flyback, Forward y Push-Pull.
¿Qué voltaje y corriente maneja?
Su entrada es de 7 V a 40 V, con voltaje de salida de 40 V y corriente de salida de 200 mA según las especificaciones.
¿Es de montaje superficial?
No, es through-hole en encapsulado PDIP-16 y se entrega en empaque tipo tubo.
¿Incluye accesorios o circuito completo?
Los datos disponibles solo describen el circuito integrado, sin accesorios incluidos. Conviene confirmar con CJP Telecom el contenido exacto de la compra.
