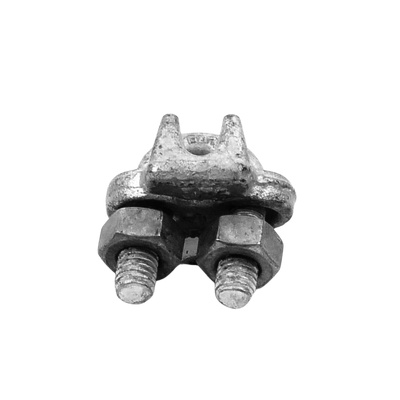

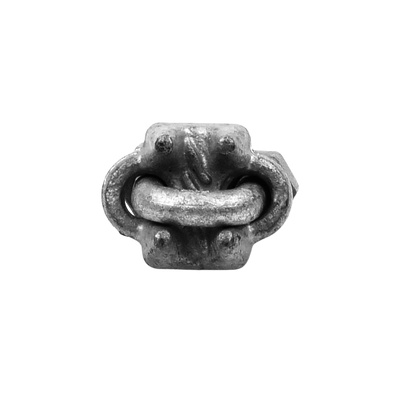

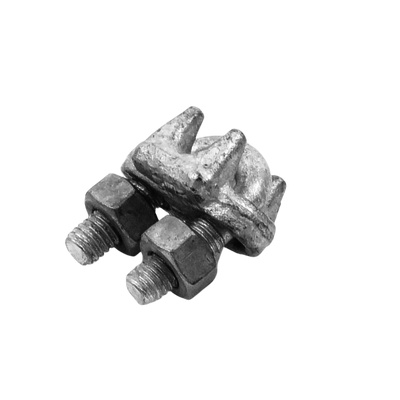

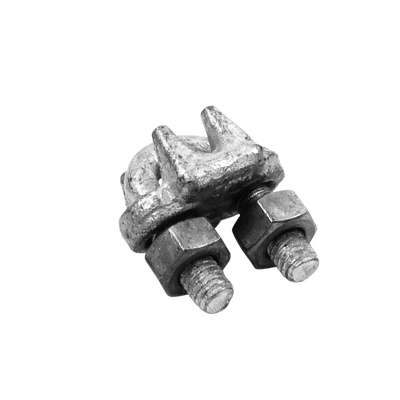

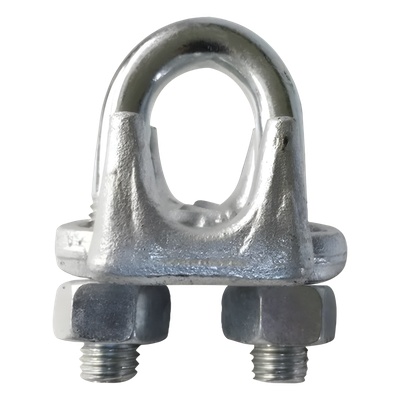

SYSCOM TOWERS NUDO-316F Nudo Forjado para Cable de Retenida de 3/16".
Descripción
Nudo forjado diseñado para instalaciones de cable de retenida sometidas a carga constante o de alta demanda en infraestructura de telecomunicaciones y torres de comunicación. Fabricado bajo especificación FFC 4500 Tipo 1, Clase 1, garantiza consistencia mecánica en uniones estructurales críticas. El torque de instalación de 7.5 lb-ft estandariza el procedimiento de aseguramiento, reduciendo variabilidad operativa entre técnicos de campo. La configuración requiere mínimo 2 nudos por unión con posicionamiento inicial a 3-1/4 pies del cuello, distribuyendo la tensión de manera predecible. El método de instalación cuantifica la longitud de perno mediante múltiplos del diámetro del cable: 25 veces para diámetros hasta 1 pulgada y 35 veces para diámetros hasta 2 pulgadas, facilitando la preparación de material en sitio.
Características Generales
- • Tipo: Nudo forjado para cable de retenida de 3/16'
- • Aplicación: Carga constante y alta demanda estructural
- • Especificación: FFC 4500 Tipo 1, Clase 1
- • Torque recomendado: 7.5 lb-ft
- • Número mínimo de nudos por unión: 2
- • Distancia primer nudo desde cuello: 3-1/4' (39 pulgadas)
Desempeño Mecánico
Tipo de carga: Constante / Alta demanda
Especificación: FFC 4500 Tipo 1, Clase 1
Torque de instalación: 7.5 lb-ft
Nudos por unión: Mínimo 2
Instalación
Distancia primer nudo: 3-1/4' (39 pulgadas) del cuello
Longitud de perno ≤1': 25 × diámetro de cable
Longitud de perno ≤2': 35 × diámetro de cable
Distancia primera grapa: Aprox. 10 cm de punta muerta
Procedimiento de Instalación
1. Doblar cable de acero a medida requerida para formar ojo
2. Instalar primera grapa junto a punta muerta (~10 cm)
3. Asegurar con sección en 'U'
4. Verificar que línea de carga descanse en silleta de grapa
