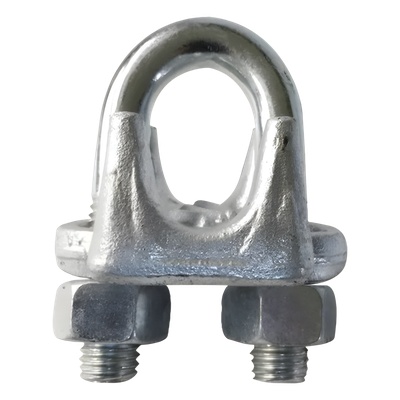

SYSCOM TOWERS NUDO-38F Nudo Forjado para Cable de Retenida de 3/8".

Descripción

NUDO-38F SYSCOM TOWERS Nudo Forjado para Cable de Retenida de 3/8".

Nudo forjado para instalaciones con cable de retenida para carga constante o de alta demanda.

Cumple con la especificación FFC 4500 Tipe 1 class 1.

Torque recomendado: 45 lb-ft.
Numero mínimo de nudos por unión: 2.
Distancia del cuello a la que debe ser instalado el primer nudo: 6-1/2


Pasos a seguir para la correcta instalación de una Grapa:

La longitud necesaria para instalar perros en cada caso se obtendrá multiplicando el diámetro 25 veces hasta 1 y 35 veces hasta 2 .

1. Doblar el cable de acero a la medida requerida para formar el ojo instalar la primera grapa que deberá ser junto a la punta muerta del cable aprox. 10 cm y asegurarla con la sección en “U” en tanto la línea de carga debe descansar y ser sujetada por la silleta de la grapa  acomodar el guardacabo en la posición de carga.



2. Instalar la segunda grapa de la misma manera y al otro extremo junto al guardacabo sujetar firmemente pero aún no a la fuerza requerida.



3. Colocar la tercera grapa (si aplica) exactamente a la mitad de la otras dos. Todas las grapas deben quedar con la misma orientación.



4. Aplicar una leve tensión apretar y rectificar el agarre de las tuercas haciéndolo de manera paulatina y alternada hasta llegar a la torsión recomendada.

5. Revisar todas y cada una de las grapas antes de efectuar la primera maniobra y posteriormente en lapsos regulares ya que la tensión tiende a alargar el cable y por consiguiente disminuye su diámetro.

NOTA:
La retenida se estirará y es posible que su diámetro cambie cuando comience la tensión. Se debe inspeccionar periodicamente y volver a tensionar. El valor de torque recomendado está basado en tuercas limpias secas y libres de cualquier humectante.
