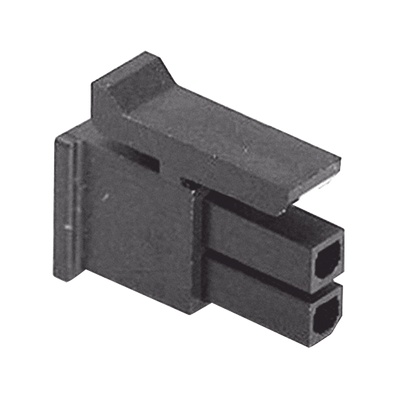

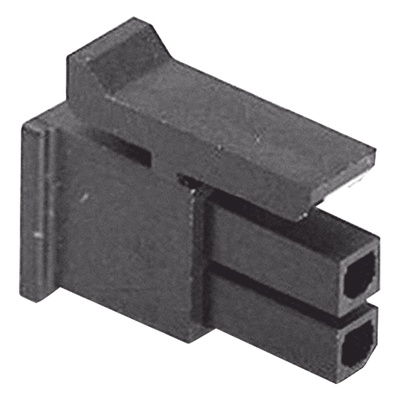

Syscom WM1783-ND Receptaculo de dos posiciones en Conector Rectangular de Carcasa Negra de 0.118 "(3.00 mm) Molex.
Descripción
WM1783-ND Syscom Receptáculo de dos posiciones en Conector Rectangular de Carcasa Negra de 0.118 "(3.00 mm) Molex.
<-- Seccin de caractersticas principales --> <-- Seccin de especificaciones tcnicas --> <-- Seccin de materiales y construccin --> <-- Seccin de compatibilidad --> <-- Seccin de dimensiones --> <-- Seccin de informacin adicional --> <-- Separador -->
Caractersticas Principales
- Receptculo de dos posiciones para conexin segura
- Tipo de contacto: Enchufe hembra
- Paso de 3.00 mm para compatibilidad
- Cierre de pestillo para fijacin firme
- Montaje colgante libre en lnea
Especificaciones Tcnicas
- Tipo de conector: Receptculo
- Tipo de contacto: Enchufe hembra
- Nmero de posiciones: 2
- Paso: 0.118 (3.00 mm)
- Tipo de montaje: Colgante libre (en lnea)
- Terminacin del contacto: Plegado
- Tipo de fijacin: Cierre de pestillo
- Color: Negro
- Embalaje: A granel
Materiales y Construccin
- Material del alojamiento: Polister sin relleno clasificado UL 94V-0
- Acabado: No aplica
- Especificacin de producto: PS-43045
- Especificacin de empaque: PK-43025-001
Compatibilidad
- Conectores compatibles: 43020 43045
- Terminales compatibles: Serie 43030 o 46235
- Pruebas recomendadas: Usar el enchufe de prueba Micro-Fit serie 44242-
Dimensiones
- Dimensin A: 0.270 (6.85 mm)
- Dimensin B: 0.118 (3.00 mm)
- Profundidad de insercin del terminal: 0.152 (3.86 mm)
- Ancho: 0.426 (10.81 mm)
- Largo: 0.691 (17.56 mm)
- Altura: 0.43 (11.0 mm)
Informacin Adicional
- Requisitos de clase: Conforme a los requisitos de clase B de la especificacin PS-45499-002
- Identificacin: Alojamiento con identificador tipo 1 o ribeteado
- Texto en la pieza: Para referencia solamente puede variar segn el nmero de parte y/o herramienta
