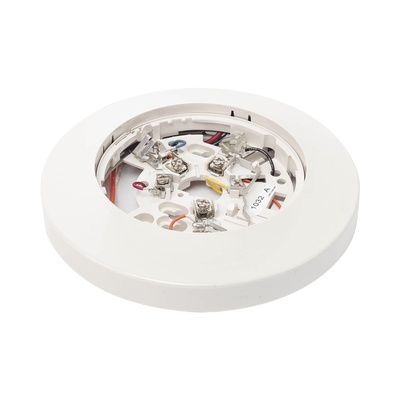

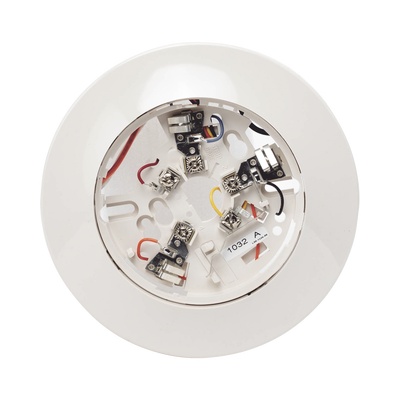

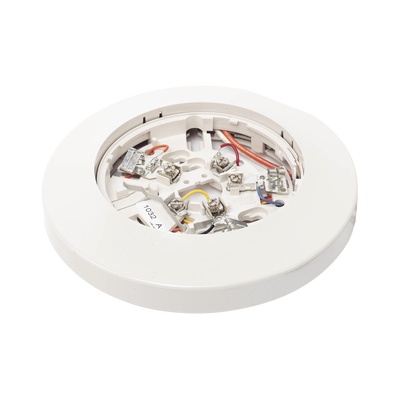

SYSTEM SENSOR B114-LPBT Base para Detector Fotoelectrico de Aplicaciones Especiales modelo 2151
Descripción
B114-LPBT SYSTEM SENSOR Base para Detector Fotoeléctrico de Aplicaciones Especiales modelo 2151
<-- Seccin de caractersticas principales --> <-- Seccin de especificaciones elctricas --> <-- Seccin de terminales --> <-- Seccin de montaje --> <-- Seccin de instrucciones de instalacin --> <-- Seccin de aplicaciones compatibles --> <-- Seccin de garanta --> <-- Separador final -->
Caractersticas principales
- Compatible con detector 2151 para instalacin rpida
- Operacin a 24 VAC/DC
- Diseada para sistemas de 4 hilos
- Dimensiones compactas: 29 mm (Altura) x 157 mm (Dimetro)
- Peso: 0.6 lb (260 g)
- Rango de operacin: 0C a 49C (32F a 120F)
- Humedad operativa: 10% a 93% HR
Especificaciones elctricas
- Voltaje: 24 VAC/DC 60 Hz
- Corriente en espera: 25 mA tpico 24V AC/DC; 35 mA mximo 35V AC/DC
- Corriente en alarma: 75 mA tpico 24V AC/DC; 94 mA mximo 35V AC/DC
- Contactos de rel: Forma A - 2.0A 30VAC/DC; Forma C - 2.0A 30VAC/DC 1.0A 125VAC
- Tiempo de inicio: 36.0 segundos mximo (despus de reset de 60 segundos)
Asignacin de terminales
- 1: Anunciador remoto ()
- 2: Bobina de prueba ()
- 3: No utilizado
- 4: Anunciador remoto ()
- 5: RTC ()
- 6: Rel de supervisin
- 7: Contactos Forma A (N.O.)
- 8: Rel de alarma (N.O.)
- 9: Forma A (N.O.)
- 10: Contactos comunes
- 11: Contactos comunes
- 12: Rel de alarma (N.O.)
- 13: Forma C (N.C.)
- 14: Contactos auxiliares
Requisitos de montaje
- Montaje directo a cajas octogonales de 3 y 4
- Tambin compatible con cajas cuadradas de 4
- Profundidad mnima requerida: 1.5
- Se debe remover el anillo decorativo para montaje
- El anillo vuelve a colocarse girndolo hasta que encaje
Instrucciones de instalacin
- Verificar cableado antes de instalar la cabeza del detector
- Usar el resorte de puenteo en el terminal 3 para prueba de continuidad
- El resorte de puenteo se desconecta automticamente al instalar la cabeza
- Para activar funcin antivandlica romper la pestaa en la base
- Para remover el detector despus de activar antivandlico usar destornillador en el orificio indicado
- Para conexiones elctricas retirar 3/8 (1 cm) de aislamiento
- Usar guas de calibre en la base para facilitar el cableado
Aplicaciones compatibles
- Sistemas de alarma con control de anulacin NFPA
- Sistemas supervisados con resistencia EOL
- Conexin a dispositivos de liberacin
- Sistemas con anulacin manual
Garanta
La base B114LPBT tiene una garanta limitada de 3 aos contra defectos de materiales y mano de obra bajo condiciones normales de uso.
La garanta cubre reparacin o reemplazo de componentes defectuosos. No se cubren daos por modificaciones uso indebido o alteraciones despus de la fabricacin.
