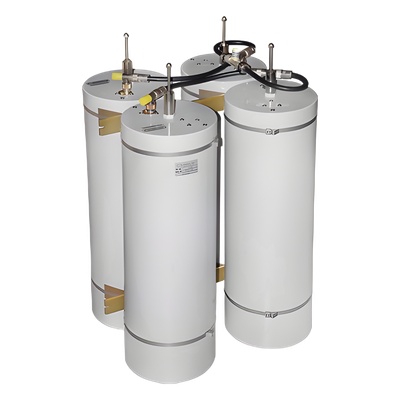

TELEWAVE INC TPRD-1584 Duplexer Pasa-Banda-Rechazo de Banda 148-174 MHz 4 Cavidades (8"Dia.) 500 kHz 1.5 dB 350 Watt N Hembras.
Descripción
El duplexer pasa-banda-rechazo de banda está diseñado para operación en estaciones base, permitiendo la operación simultánea de transmisor y receptor a través de una sola antena. Su arquitectura de 4 cavidades de 8 pulgadas de diámetro garantiza aislamiento superior de 80 dB con separación mínima de 500 kHz entre frecuencias TX/RX. La construcción con placa superior de aluminio de ¼ pulgada y conductores exteriores con soldadura completa asegura estabilidad mecánica y eléctrica en condiciones de uso continuo. El formato 19' rack mount facilita su integración en infraestructuras de telecomunicaciones existentes.
Características Principales
- Aislamiento de 80 dB a ±500 kHz para operación simultánea limpia
- Pérdida por inserción mínima de 1.5 dB optimiza eficiencia de potencia
- Construcción robusta con placa superior de aluminio de ¼ pulgada
- Operación en temperaturas extremas de -30°C a +70°C
- Diseño compacto 19' rack mount para integración en gabinetes estándar
- Conductores exteriores de aluminio con soldadura completa para durabilidad
Especificaciones Técnicas
Eléctricas
Frecuencia de operación: 148-174 MHz
Cavidades: 4 (8' diámetro)
Separación de frecuencia mínima: 500 kHz
Pérdida por inserción: 1.5 dB (TX/RX a antena)
Potencia máxima: 350 watts
Aislamiento: 80 dB a ±500 kHz
VSWR máximo: 1.5:1
Rechazo de ruido TX: 80 dB a ±500 kHz
Ambientales
Temperatura de operación: -30°C a +70°C
Mecánicas
Montaje: 19' rack mount
Conectores: N hembra (opcional UHF hembra)
Acabado: Pintura acrílica color gris
Peso: 15 kg (33 lb)
Dimensiones: 710 x 483 x 430 mm (28' x 19' x 17')
Material: Placa superior de aluminio de ¼ pulgada
Construcción: Conductores exteriores de aluminio con soldadura completa
