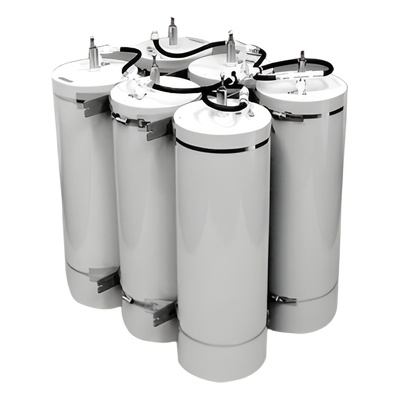

TELEWAVE INC TPRD-1586 Duplexer Pasa-Banda-Rechazo de Banda 148-174 MHz 6 Cavidades (8"Dia.) 300 kHz 2.2 dB 350 Watt N Hembras.
Descripción
Duplexer de configuración pasa-banda-rechazo de banda diseñado para operar en el rango de 148-174 MHz, ideal para sistemas de radio profesionales que requieren alta selectividad y potencia. Incorpora 6 cavidades de 8 pulgadas de diámetro con distribución de 3 cavidades pass-reject en sección transmisora y 3 en receptora. Ofrece aislamiento superior de 100 dB con separación mínima de frecuencia de 300 kHz, garantizando operación simultánea de transmisión y recepción con mínima interferencia. Construcción robusta con componentes de alta precisión para entornos de telecomunicaciones exigentes.
Características Principales
- Aislamiento RX/TX: 100 dB a ±400 kHz
- Pérdida por inserción: 2.2 dB máximo (TX/RX a antena)
- VSWR máximo: 1.5:1
- Potencia de entrada máxima: 350 W
- Separación de frecuencia mínima: 300 kHz
- Rango de temperatura operación: -30°C a +70°C
- Conectores N hembra estándar (UHF hembra opcional)
- Montaje en rack de 19 pulgadas
Especificaciones Técnicas
Rendimiento Eléctrico
Frecuencia de operación: 148-174 MHz
Configuración: 3 cavidades pass-reject TX / 3 cavidades pass-reject RX
Aislamiento RX: 100 dB a ±400 kHz
Supresión de ruido TX: 100 dB a ±400 kHz
Pérdida por inserción: 2.2 dB máximo
VSWR (máx.): 1.5:1
Potencia de entrada máxima: 350 W
Separación de frecuencia (mín.): 300 kHz
Construcción Mecánica
Cavidades: 6 cavidades de 8' de diámetro
Tuners: Plata plateados
Contactos: Beryllium copper finger stock
Varillas de ajuste: Invar
Conectores: N hembra (UHF hembra opcional)
Montaje: 19' rack mount
Acabado: Pintura acrílica gris
Peso: 21 kg (46.5 lb)
Dimensiones: 60 x 48 x 63.5 cm (23.5 x 19 x 25 pulgadas)
Condiciones Ambientales
Rango de temperatura: -30°C a +70°C
