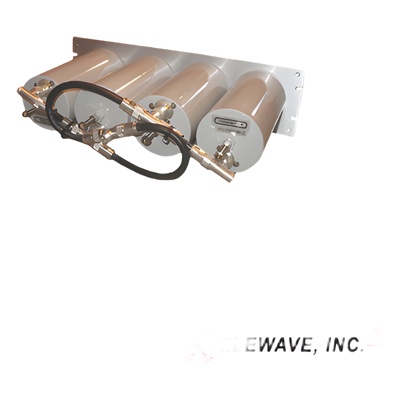

TELEWAVE INC TPRD-4744 Duplexer Pasa Banda-Rechazo de Banda 470-512 MHz 4 Cavidades (4" Dia.) 3 MHz 250 Watt N Hem.
Descripción
TPRD-4744 TELEWAVE INC Duplexer Pasa Banda-Rechazo de Banda 470-512 MHz 4 Cavidades (4" Dia.) 3 MHz 250 Watt N Hem.
<-- Seccin de caractersticas principales --> <-- Seccin de especificaciones detalladas --> <-- Seccin de rendimiento --> <-- Seccin de seguridad y proteccin --> <-- Nota importante --> <-- Separador final -->
Caractersticas Principales
- Rango de Frecuencia: 470-512 MHz
- Cavidades: 4 (4 dimetro)
- Separacin TX-RX (Min.): 3 MHz
- Prdida por Insercin: 1.0 dB
- Aislamiento TX-RX: 90 dB ( 5 MHz)
- VSWR (mx.): 1.5:1
- Potencia: 250 W
Especificaciones Mecnicas
- Dimensiones: 133 x 483 x 267 mm
- Peso: 4.5 kg
- Conector: N Hembra
- Acabado: Pintura acrlica gris
- Montaje: 19 Panel
Especificaciones Elctricas
- Potencia Mxima de Entrada: 250 watts
- Supresin de Ruido TX en Frecuencia RX: 90 dB
- Atenuacin RX en Frecuencia TX: 90 dB
- Aislamiento TX a RX (mn.): 60 dB (a 3 MHz)
- Rango de Temperatura: -30C a 70C
Caractersticas de Diseo
- Diseo innovador de cavidades para alta proteccin TX a RX
- Cables RG-214 Mil-Spec para interconexiones
- Materiales de alta durabilidad con sintonizadores plateados y contactos de cobre-berilio
- Mecanismo de bloqueo positivo para sintonizacin en campo
- Tecnologa de varilla Invar para estabilidad trmica
Rendimiento del Duplexer
El TPRD-4744 proporciona caractersticas de paso de banda con mnima prdida de insercin mientras ofrece mxima proteccin TX a RX en entornos RF severos. La sintonizacin ajustable optimiza la atenuacin requerida para un rendimiento RX ideal.
Con una separacin TX-RX de 3 MHz o ms este duplexer puede combinar dos transmisores en una sola antena o alimentar dos receptores. Para espaciados menores a 3 MHz se recomienda contactar a Telewave para asistencia.
Todos los duplexers se sintonizan y prueban con frecuencias especificadas por el cliente antes del envo. No se requieren ajustes adicionales.
Proteccin y Seguridad
- Todas las entradas de cavidad estn conectadas a tierra elctricamente
- Proteccin contra esttica y ruido
- Capacidad de manejo de potencia de hasta 250 watts
- Proteccin contra desensibilizacin de RX de al menos 90 dB
- Supresin de bandas laterales TX de al menos 75 dB
Nota:
Las frecuencias exactas del transmisor y receptor deben especificarse al momento de realizar el pedido.
